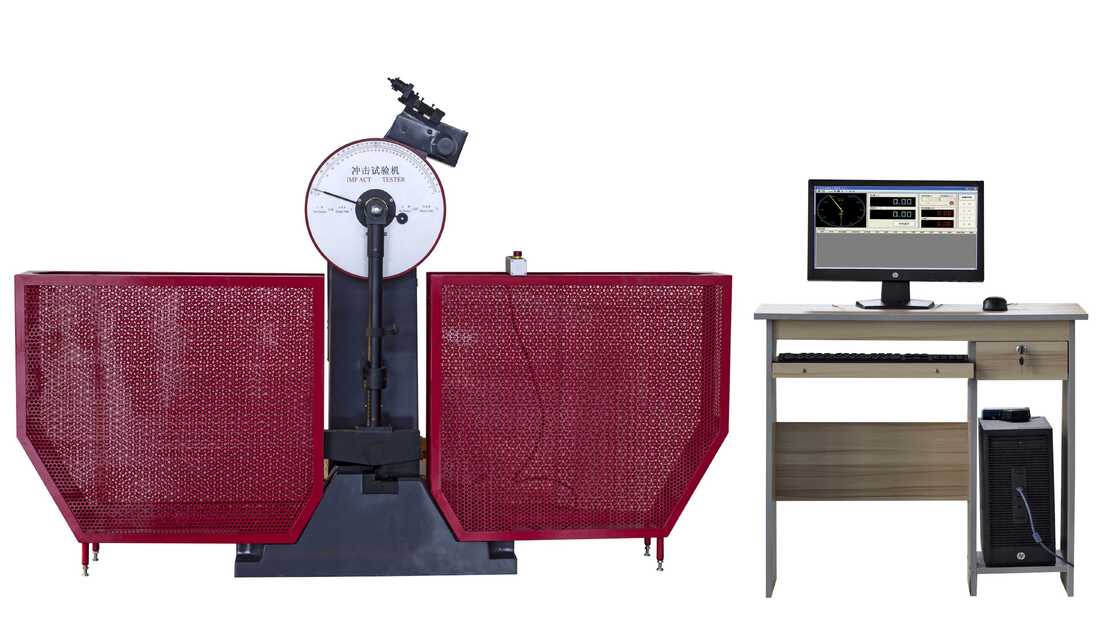

Máquina de Ensaio de Impacto Pendular Controlada por Computador para Filmes Plásticos e Materiais de Embalagem

I. Performance Descrição:

A máquina de ensaio de impacto DB-300C é usada para medir a resistência ao impacto de materiais metálicos sob carga dinâmica, a fim de julgar a qualidade dos materiais sob carga dinâmica.

A máquina é uma máquina de ensaio semi-automática controlada por microcomputador com operação simples e alta eficiência de trabalho. É controlada por controle elétrico de elevação do pêndulo, pêndulo de impacto e pêndulo de descarga, e pode usar a energia restante do teste de punção da amostra para elevação automática do pêndulo para preparar o próximo teste.

II. Características Técnicas:

1. A máquina é uma máquina de ensaio de impacto semi-automática com tela de microcomputador, usando controle de microcomputador PC, pode alcançar elevação - impacto - medição - operação - exibição digital na tela - impressão e outras operações de microcomputador, alta eficiência, alta precisão de teste. Após o impacto da amostra, a energia residual é usada para levantar automaticamente o pêndulo, a fim de preparar o próximo teste. A operação é simples e a eficiência de trabalho é alta. Especialmente em laboratórios de teste de impacto contínuo e um grande número de testes de impacto em metalurgia, fabricação de máquinas e outras indústrias, pode refletir suas vantagens. O computador pode calcular e exibir o trabalho de absorção de impacto do material, o ângulo de elevação do pêndulo e o valor médio do teste. De acordo com as necessidades dos usuários, a transmissão remota de dados também pode ser alcançada.

operação de microcomputador, alta eficiência, alta precisão de teste. Após o impacto da amostra, a energia residual é usada para levantar automaticamente o pêndulo, a fim de preparar o próximo teste. A operação é simples e a eficiência de trabalho é alta. Especialmente em laboratórios de teste de impacto contínuo e um grande número de testes de impacto em metalurgia, fabricação de máquinas e outras indústrias, pode refletir suas vantagens. O computador pode calcular e exibir o trabalho de absorção de impacto do material, o ângulo de elevação do pêndulo e o valor médio do teste. De acordo com as necessidades dos usuários, a transmissão remota de dados também pode ser alcançada.

2. A máquina principal da máquina de ensaio é de estrutura de coluna de suporte único, pêndulo de suspensão tipo cantilever e pêndulo tipo C;

3. A faca de impacto é fixada com parafusos, fácil de substituir;

4. Suporte tipo viga simplesmente apoiada para a amostra;

5. A máquina hospedeira está equipada com pino de proteção de segurança e rede de proteção de segurança;

6. Caixa de controle manual e controle de computador, de acordo com a instrução para completar todo o processo de pêndulo, impacto, pêndulo automático, teste de reimpacto.

7. A máquina de ensaio está em conformidade com GB/ t3803-2002 "inspeção de máquina de ensaio de impacto pendular", e realiza testes de impacto em materiais metálicos de acordo com GB/ t229-2007 "método de ensaio de impacto pendular charpy para materiais metálicos".

III. Técnico Indicadores:

1. Energia de impacto: 300J 150J

2. Velocidade de impacto: 5.2m/s

3. Ângulo do pêndulo: 150 °

4. Vão do suporte da amostra: 40mm

5. Canto arredondado da mandíbula do suporte: R1.0~1.5mm

6. Canto arredondado da lâmina de impacto: R2.0~2.5mm (R8mm)

7. Distância do centro do pêndulo ao ponto de impacto: 750mm

8. Tamanho padrão da amostra: 10 x 10(7.5 ou 5) x 55mm

9. Momento do pêndulo: M=160.7695N.m 80.3848N.m

10. Fonte de alimentação e potência: trifásico de quatro fios 50Hz 380V 5A

11. Dimensão geral: 2200 x 650 x 1900mm

12. Precisão do ângulo: 0.1 °

13. Peso: cerca de 500Kg

14. Condições ambientais: sem meio corrosivo, sem vibração e sem interferência eletromagnética forte no ambiente circundante.

IV. Configuração principal do equipamento

1. Computador host: 1 Conjunto

2. Pêndulos de 150J e 300J, respectivamente;

3. Motor (montado na máquina principal): 1 Conjunto

4. Chave de soquete hexagonal S=12 (parafuso de fixação do assento da chave) 1 peça;

5. Ajustador de suporte: 1 peça

6. Dispositivo de centralização da amostra: 1 Conjunto

7. Desmontador (troca de pêndulo): 1 conjunto

8. Parafusos de base: 4 conjuntos

9. Ferro inclinado ajustável: 4 peças

10. Rede de proteção de segurança: 1 conjunto

V. Descrição de medição e controle

1. Computadores da marca Hp

2. Impressora HP

3. O sistema operacional Windows é a plataforma de trabalho com exibição na tela e operação do mouse.

4. O software suporta múltiplos pêndulos.

5. Registra força de impacto, energia de impacto, etc. Os valores médios máximo e mínimo e desvios padrão também podem ser calculados.

6. Processamento automático de dados experimentais e medição automática do período de oscilação

7. Todos os parâmetros do sistema são abertos, e os operadores de nível de usuário têm total controle do núcleo do sistema.

8. Função perfeita de análise de dados, adequada para todos os tipos de análise de dados complexos.

9. Possui um sistema completo de operação de arquivos. Documentos de relatório de teste, documentos de amostra, etc.

10. Os dados de teste são armazenados em formato de código ASC, e podem ser reprocessados pelo usuário com qualquer software comercial de relatório e processamento de texto.

11. Um único computador com placas AD, I/O e outras pode atender às necessidades de medição e controle de várias máquinas de ensaio.

Suporta todos os tipos de impressoras comerciais gerais para armazenar dados de teste em formato de código ASC, e qualquer software comercial geral de relatório e processamento de texto pode ser usado para reprocessar dados de teste para os usuários.
