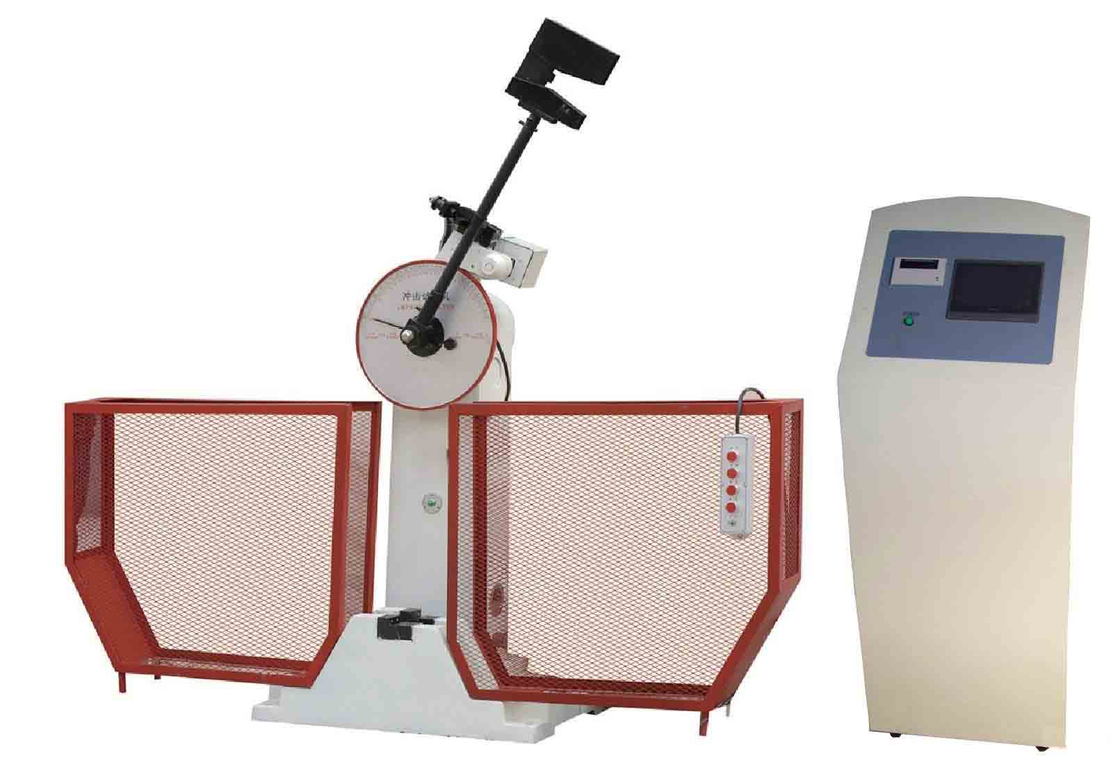

Testador de impacto de pêndulo com display digital para filme plástico e materiais de embalagem

1. Breve introdução

A máquina de teste de impacto com tela digital e controle de tela sensível ao toque é um novo tipo de máquina de teste de impacto lançada por nossa empresa. Após contínua atualização e aprimoramento técnico nos últimos anos, o produto atingiu o nível de tecnologia avançada nacional, e o usuário esteve envolvido em metalurgia de ferro e aço, fabricação de máquinas, universidades, institutos de pesquisa e outros campos. Os produtos também são exportados para Austrália, Índia, Malásia, Turquia, Brasil e outros países, e conquistaram elogios de usuários nacionais e estrangeiros.

2.Aplicação

Esta máquina é adequada para metalurgia mecânica, aeroespacial, faculdades e universidades, institutos de pesquisa e outros campos para medir o valor de resistência ao impacto de materiais metálicos e a resistência ao impacto de materiais metálicos sob carga dinâmica.

3.Introdução à Função Básica

Semiautomático:Pegue manualmente o pêndulo durante o teste, descarregue manualmente o material após a conclusão e, em seguida, realize a descarga e o impacto. Após a conclusão do impacto, o dispositivo pega automaticamente o pêndulo. A área de impacto e a resistência ao impacto serão exibidas no sistema após cada experimento. Os três testes são um grupo e o sistema calcula automaticamente o valor médio das três energias de impacto após a conclusão de uma série.

Função de armazenamento:Ele pode armazenar 100 conjuntos de dados experimentais, incluindo nome do teste, valor original do teste, valor médio, tempo de teste e outras informações.

Função de impressão:(opcional) Imprima os dados de teste atuais através de uma micro impressora.

Energia multinível:O dispositivo suporta vários martelos de diferentes níveis de energia.

4.Condição de trabalho

1) Temperatura ambiente na faixa de 10-35℃;

5.Especificação

1)Energia de impacto:300J,150J

2) Faixa de escala de discagem e valor de divisão:

3)Torque do pêndulo

4) Pré-ângulo do pêndulo: 150 °

5) Distância do centro do pêndulo ao ponto de impacto (centro de teste): 750MM

6) Velocidade de impacto: 5,2 M/S

7) Extensão de suporte de amostra: 40MM

8) O raio da extremidade do suporte da amostra: 1-1,5 MM

9) Ângulo de suporte do suporte da amostra: 0°

10) Raio do arco da faca de impacto: 2-2,5 MM

11) O ângulo entre as duas faces inclinadas da faca de impacto: 30°

12) Espessura da lâmina de impacto: 16MM

13) Especificações da amostra: 10*10*55MM

14) O peso da máquina de teste: cerca de 500KG

15) Dimensões da máquina de teste: 2124*600*1340MM

16) Potência: sistema trifásico de três fios 50HZ380V180W (motor principal)

6.Configuração padrão

1) O anfitrião: um.

2)Pêndulo:

Especificações, pêndulo grande 300J, pêndulo pequeno 150J.

Quantidade, um de cada, dois no total.

3) Modelo Span: Especificações, L=40. Quantidade, um.

4) O bloco central da amostra: especificações, tipo L = 40 (V. U). Quantidade, um.

5) O desacoplador: quantidade, um.

6) Mantenha-se em movimento: Especificações, S = 30. Quantidade, um.

7) Chave sextavada: Especificações, S = 14. Quantidade, um.

8) Parafuso de ângulo de aterramento: Especificações, M16 × 200. Quantidade, quatro conjuntos.

9) As mandíbulas (incluindo o suporte): Quantidade, um pagamento. Observe que ele está instalado no host.

10) Um conjunto de mesa LCD com tela de toque.
