Tecnologia Co. do instrumento de Guangdong Hongtuo, Ltd
 |
| Lugar de origem: | China |
| Marca: | Hontotest |
| Certificação: | ISO |
| Número do modelo: | DH-CNC-4030D |
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | USD14,699.00-USD34,799.00 |
| Detalhes da embalagem: | Estojo de madeira de exportação padrão |
| Tempo de entrega: | Cerca de 3 dias |
| Termos de pagamento: | L/C, D/A, D/P, T/T |
| Habilidade da fonte: | 1000 conjuntos por mês |

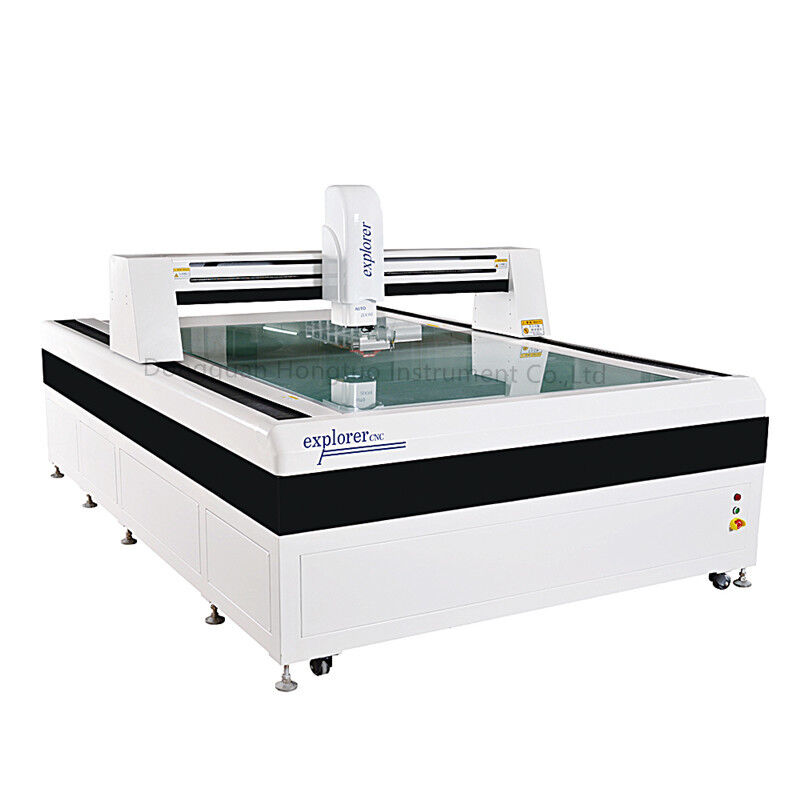

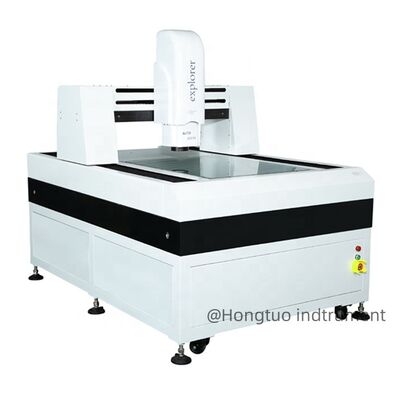

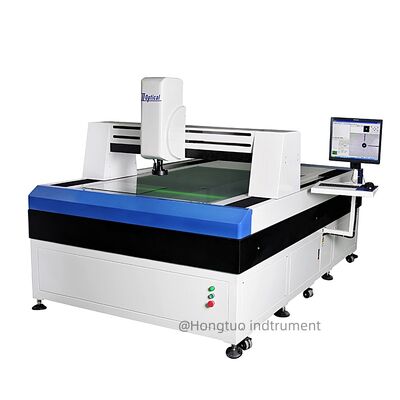

| Nome: | Instrumento de medição automática de imagem de pórtico para inspeção dimensional de precisão | sistema de luz: | Luz de superfície e projeção, luz fria, longa vida útil, brilho ajustável. |
|---|---|---|---|
| Sistema de imagem: | Câmera: ampliação de vídeo japonesa SONY CCD 30-230X | Tipo de unidade: | Guia linear de precisão no eixo X/Y/Z, acionamento por fuso de esferas retificado. |
| Curso do eixo Z mm: | O espaço efetivo é de 245 mm, o curso de foco é de 200 mm, a distância de trabalho é de 95 mm | Meça o sistema de acionamento: | Resolução da escala óptica: eixo X/Y/Z 0,0005mm(0,5μm) |
Características do produto:
1. Medição global de alta precisão, controlo CNC do eixo Z.
2. Máquina de alta precisão e de alta resistência: base de mármore/coluna vertical/mesa de trabalho, alta precisão e boa estabilidade.
3.XYZ eixo de limiar sistema de condução por parafuso de esferas de nível de moagem importado, longa vida útil, boa estabilidade.
4.Línea de grelha de alta precisão de 0,5 μm.
5Lente óptica de zoom contínuo WM, diferentes quadros, diferentes ampliações, sem necessidade de correção de zoom.
6. HD câmara japonesa Sony CCD, tela de medição de alta qualidade.
8.Luz de superfície de três anéis de oito áreas, luz de perfil LED, luz coaxial. Produtos diferentes com luz de cores diferentes.
9- Equipado com uma alça de controlo, fácil de operar em qualquer lugar.
10O ponteiro laser indica as posições de medição, posicionamento rápido e medição conveniente.
|
Modelo da máquina |
DH-CNC-4030D |
DH-CNC-5040D |
DH-CNC-6050D |
DH-CNC-6080D |
|
|
Mesa de trabalho |
Viagem no eixo X/Ymm |
400*300 |
500*400 |
600*500 |
800*600 |
|
Viagem do eixo Z em mm |
O espaço eficaz é de 245 mm, o traço de foco é de 200 mm, a distância de trabalho é de 95 mm. |
||||
|
Tamanho da mesa mental em mm |
600*500 |
700*600 |
800*700 |
1000*800 |
|
|
Tamanho da mesa de vidro, mm |
500*400 |
600*500 |
700*600 |
800*600 |
|
|
Tipo de unidade |
Guia linear de precisão do eixo X/Y/Z, tração de parafuso de esferas de moagem. |
||||
|
Sistema de accionamento de medição |
Resolução da escala óptica: eixo X/Y/Z 0,0005 mm ((0.5μm) |
||||
|
Precisão da medição:≤ 3Precisão de repetibilidade μm+L/200:≤ 3μm+L/200 |
|||||
|
Motor servomotor de alto desempenho do eixo Z, sistema de controlo de duplo circuito fechado. |
|||||
|
Sistema de imagem |
Câmera:Japonesa SONY CCD vídeo aumento de 30-230X |
||||
|
Len: lente zoom de alta definição/ampliação contínua 0,7-4,5X Pode combinar 0.5X lente objetiva, ampliação total: 15-115X Pode combinar com a lente 2X, ampliação total: 60-460X |
|||||
|
Sistema de iluminação |
Luz de superfície e luz de projecção, luz fria, longa vida, brilho ajustável. |
||||
|
Dimensão externa da máquina |
700*900*1650 |
1100*1000*1650 |
1300*1600*1650 |
1300*1800*1650 |
|
|
Peso em kg |
800 |
1000 |
2000 |
2600 |
|
