Instrumentos de medição de imagem automáticos Longmen

Instrumentos de medição automática de imagem Longmen

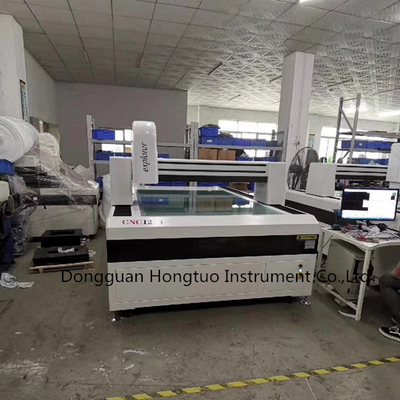

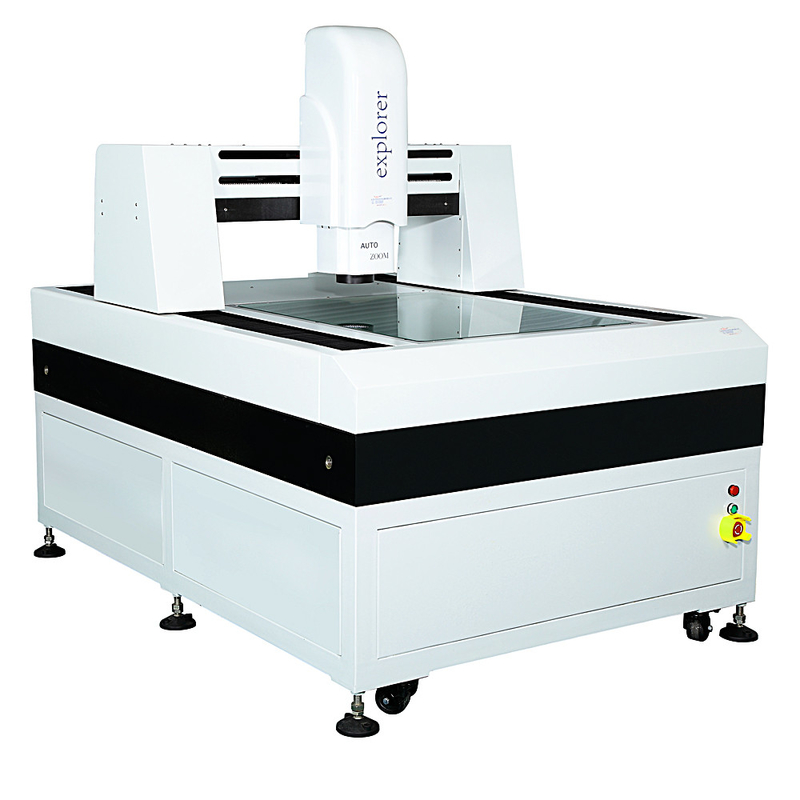

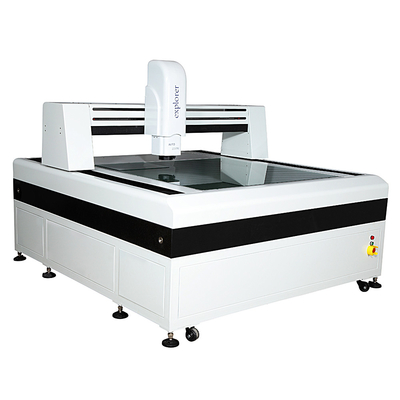

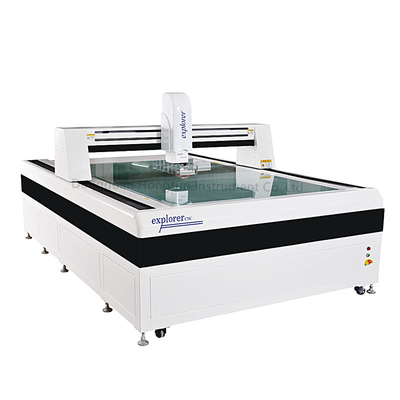

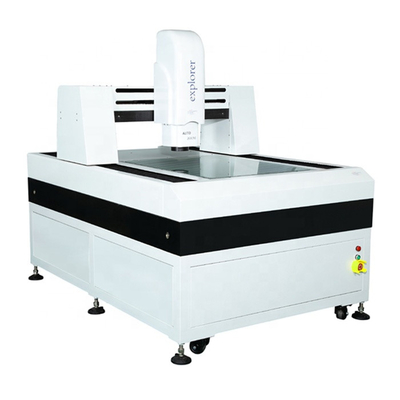

A máquina de medição CNC Longmen é uma máquina de medição de vídeo de tipo CNC em grande escala desenvolvida independentemente pela nossa empresa.Pode realizar uma elevada eficiência e medir com precisão grandes quantidades de peças de trabalho.É adequado para a inspecção e controlo de qualidade de peças de precisão.

Características do produto:

1.Alta precisão de medição global, controlo CNC do eixo Z.

2. Máquina de alta precisão e de alta resistência: base de mármore/coluna vertical/mesa de trabalho, alta precisão e boa estabilidade.

3.XYZ eixo de limiar sistema de condução de parafuso de esferas de precisão importado do tipo V, longa vida útil, boa estabilidade.

4.Línea de grelha de alta precisão de 0,5 μm.

5Lente óptica de zoom contínuo WM, diferentes quadros, diferentes ampliações, sem necessidade de correção de zoom.

6. HD câmara japonesa Sony CCD, tela de medição de alta qualidade.

7- Medição de focagem auxiliar, medição óptica de altitude e planosidade, e pode ser equipada com a sonda de contacto britânica RENISHAW.

8.Luz de superfície de três anéis de oito áreas controlada por programa, luz de perfil LED, luz coaxial. Produtos diferentes com luz de cores diferentes.

9- Equipado com uma alça de controlo, fácil de operar em qualquer lugar.

10O ponteiro laser indica as posições de medição, posicionamento rápido e medição conveniente.

Especificações:

Introdução de softwareAção

As principais funções do software de medição 3d são as seguintes:

1.MAjudaeLeAlimentação

Pode medir os 12 tipos de elementos, tais como ponto, linha, círculo, arco, elipse, retângulo, canal, o-anéis, distância, ângulo e linha de nuvem aberta, linha de nuvem fechada).

Características:

A variedade de métodos de medição (discriminante automático, medição em ponto de extracção, comparação, medição de contraste de tolerância, elemento pré-definido) pode satisfazer as necessidades de diferentes clientes,Melhorar muito a facilidade de utilização e precisão de medição.

Existem muitos métodos de amostragem de ponto único: o ponto do rato, o ponto da borda da linha transversal, amplificado por pontos.

Fechado para medir o perímetro da linha das nuvens, área e centro de gravidade, o uso de três algoritmos de interpolação, para o método de medição mais preciso da linha das nuvens.

Pode realizar caixa para escolher medição mais redonda, medição rápida e precisa de várias rodadas de cada vez.

Os dados medidos podem ser salvos como um ficheiro DXF, ou imagens BMP, e o formato do programa de utilizador.

2.OFunção de medição macro

Macro função de medição é que vai ser alguma medida, comando associado a um botão.Função de medição macro completa automaticamente o movimento tectônico, diminuir os tempos de operação do mouse do utilizador e melhorar a eficiência do trabalho.

Nota: a medição de macro é diferente da função do programa do utilizador, a medição de macro não regista a fonte, a condição de medição da posição de coordenadas, etc. Execute a função de macro,Também não mexa a bancada de trabalho, polir, etc. O software fornece um conjunto de funções de medição de macro, o usuário pode editar o ícone do botão de função de medição de macro.

3.Medição automática da captura

Clique e, em seguida, use o mouse para circular até a borda da peça de trabalho, pode encontrar automaticamente borda, círculo ou arco.

4.EEstrutura

Elementos para construir poderoso. estrutura MEGA fornecer 10 tipos de 2 d elementos método ("tradução ", " rotação " e " extração ", " combinação ", " paralelo " e " vertical ", " espelho ", " simetria ","intersecção", "tangente") elementos de geometria tectônica. MEGA elementos de estrutura 2d dificulta para os utilizadores para lidar facilmente com alguma medida de elementos, a fim de melhorar a eficiência do trabalho.

5.Função de focagem automática

Fornece foco preciso e foco rápido, que pode ser usado para medir valores de altura por foco, ou para alcançar coordenadas de ponto atual por autofoco.

6.Dimmer auxiliar

O indicador de luz de movimento, instrui o usuário quando é o melhor momento para a intensidade da luz, evitar o erro de medição causada pela devido iluminação,Melhorar a precisão de medição e a eficiência de medição.

7.Função gráfica

Ter perfeito processamento de imagem e função de exibição (amplificação local, escala, tradução, exibição de janela, tela cheia), faz a medição mais imagem, intuitiva, fácil de operação do usuário.Botão central do mouse, zoom em gráficos, manter a tecla para não colocar no movimento do mouse, os gráficos móveis.

8.Função de marcação

Pode directamente no gráfico e os elementos da gráfica da imagem sobre o ângulo, distância, distância da direcção X e direcção Y distância e raio do círculo (arco), redondo (arco) diâmetro, comprimento do arco.O utilizador será claro de um olhar.

Janela de imagem e janela de desenho pode sincronizar elementos de medição de exibição e anotações.Selecionar a janela de imagem e a janela de gráficos 2D elementos gráficos. Abaixo para indicar dois redondo direção X e Y direção distância, eo raio do círculo.

9.Tolerância

Melhorar a tolerância dimensional do poder de computação.

Conforme o padrão nacional da capacidade de tolerância de forma, pode calcular a tolerância de forma, grau realmente reto, círculo, arco redondo.

O cálculo da tolerância de posição contém grau de posição, grau paralelo, grau vertical, inclinação e concentricidade, grau de simetria.

O diálogo de entrada de tolerância de tamanho redondo é ilustrado abaixo.

10.Programação de importação de arquivos DXF

Após a importação do arquivo DXF, o software solicitará a operação do usuário passo a passo, quando estabelecer o sistema de coordenadas da peça de trabalho, o programa de usuário do arquivo DXF para concluir a importação.O software irá gerar automaticamente valor no nome do nome do elemento. Ao executar um programa de usuário, irá produzir um arquivo DXF e um contraste de textura de imagem.

11.Características de reporte

Os dados de medição podem ser exportados para Excel, Word, AutoCAD, TXT.

Ao executar o programa de usuário, pode inserir dados em linhas ou colunas para o Excel.

Input para o relatório, eles podem escolher se exportar os gráficos e bitmap.

Imagem abaixo é a mesma medida de peça de trabalho após cinco vezes, exportação automática para Excel no relatório.

12.Funções do RCM em linha

A MEGA 2d fornece um software independente e profissional de RCM para o tratamento posterior dos dados medidos.

Conexão contínua do software e do SPC, software de medição após a conclusão dos dados de medição importados automaticamente para a base de dados do SPC, sem mais intervenção humana,Todos os limites de controlo definidos foram feitos no software de medição, não é necessário configurar o software SPC, melhorando assim muito a eficiência. SPC fornece processo e análise com os gráficos de controle.Os gráficos de controlo dos desvios-padrão médios, o gráfico de controlo do intervalo mediano, os valores individuais e o gráfico de controlo da média móvel, histograma, gráfico CPK, gráficos de controlo dos desvios-padrão das especificações,Os diagramas de controlo dos desvios-padrão do processo, gráfico de comparação de desvio padrão, diagrama de análise de processo sugerido, etc. Para gerar gráficos pode utilizar oito regras de decisão para a decisão.Os seus gráficos e dados podem ser impressos e importados para o Excel.

Gráfico para escolher a caixa de diálogo tipo gráfico.

• Sistema de ajuda

2 d fornece um sistema de ajuda completo.

Compromisso de pós-serviço

(a)Debug e formaçãog

Uma vez que a mercadoria chegue ao local adequado,os compradores devem informar o vendedor.Chegaremos ao local do comprador para a montar antes da data acordada.Os compradores devem prestar a assistência necessária.

Os trabalhos de montagem devem ser concluídos num prazo de um dia,incluindo a colocação do corpo principal e dos seus acessórios,o nivelamento do corpo,a recuperação de três eixos,a localização do CCD,Verificação das ligações e ensaio do circuito funcional.

O trabalho de ajuste é geralmente concluído num dia, incluindo a correcção de precisão.

Formação:

Local de formação:Posição designada pelos compradores.

Quantidade de estagiários:após a montagem e a aceitação das mercadorias,o engenheiro dos vendedores treina um ou dois dos compradores (o estagiário deve ter conhecimentos básicos de medição e informática).

Conteúdo da formação: operar a máquina e o software de medição até que o aluno possa dominar por si próprio as competências básicas.

(2)Serviço pós-venda dentro da garantia

O período de garantia é definido como um ano após a conclusão da montagem, depuração e formação.Controlador elétricoOs produtos de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza.

Durante a garantia, o software será actualizado gratuitamente.

.

Dentro da garantia, a nossa empresa exigirá a cobrança do custo se um mau funcionamento ou dano for causado pelos seguintes fatores:

O produto não é reparado e transportado na estação designada pelo vendedor.

Operação indevida do utilizador.

Remodelação ou desmontagem privada.

Força maior, como terremoto, incêndio, etc.

Acessório usado em não designado por HongTuo.
