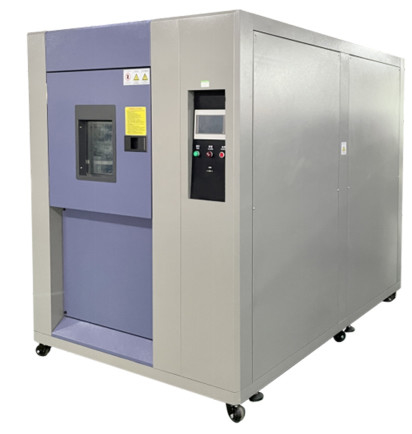

Câmara de ensaio de choque térmico de baixo ruído 80L/Câmara de ensaio de choque térmico de refrigerante ecológico

Câmara de Teste de Choque Térmico de Baixo Ruído 80L/Câmara de Teste de Choque Térmico com Refrigerante Ecológico



Métodos e Recursos de Controle:

1. O Sistema de Controle de Temperatura Balanceado (BTHC) usa o método P.I.D para controlar o SSR, de modo que a quantidade de aquecimento do sistema seja igual à perda de calor, podendo ser usado de forma estável por muito tempo.

2. Tecnologia japonesa, derivada de marcas taiwanesas

3. Os principais acessórios são importados.

4. A máquina tem baixo ruído, menos de 75 decibéis, nível de som A

5. Controle de cálculo de fluxo da válvula servo do refrigerante. Economiza 30% de eletricidade.



Padrão de Teste:

1. GB/T 2443.1-2001 Teste A: Método de teste de baixa temperatura

2. GB/T 2443.2-2001 Teste B: Método de teste de baixa temperatura

3. GB/T 2443.22-2002 Teste N: Método de teste de baixa temperatura

4. GJB 150.3-1986 Teste de Alta Temperatura

5. GJB 150.4-1986 Teste de Baixa Temperatura

6. GJB 150.5-1986 Teste de Choque de Temperatura



Parâmetros Técnicos:

1. Temperatura da sala de teste: -40℃～+150℃

2. Tolerância de temperatura: ±2.0℃

3. Temperatura alta da estufa: 60℃～200℃

4. Câmara de baixa temperatura: -55℃～-10℃

5. Tempo de pré-aquecimento da temperatura: cerca de 40 minutos

6. Tempo de pré-resfriamento da temperatura: cerca de 65 minutos

7. Tempo de recuperação da temperatura: ≤ 5min

8. Método de teste: O damper pneumático alterna entre 2 ou 3 zonas de temperatura

9. Peso do objeto de teste: 15kg/camada

10. Sistema de refrigeração: tipo binário

11. Método de condensação: resfriado a ar

12. Método de controle: microcomputador programável + PID + SSR

13. Geração de calor: A geração de calor máxima permitida desta máquina é de 300w



Estrutura e Materiais:

Modelo	Dimensão interna	Dimensão externa
DH-RTS-80-40	400×500×400(LxAxP)MM	1450x1850x1450(LxAxP)MM

1. Material da caixa interna: chapa de aço inoxidável (SUS#304)

2. Material externo: SPCC (pintura de superfície)

3. Material de isolamento: espuma de poliuretano rígida e lã de vidro

4. Aquecedor: tubo de aquecimento elétrico de aço inoxidável em forma de aleta

5. Sistema de circulação de suprimento de ar:

a. Motor importado de 750W, 2 peças

b. Eixo estendido de aço inoxidável

c. Pás de ventilador multi-asa (SIROCCOFAN)

6. Porta da caixa: porta de peça única, abertura à esquerda

a. 1 alça embutida

b. Botão traseiro: SUS#304



Sistema de Refrigeração:

1. Sistema de refrigeração: Taikang francês totalmente selado importado original

2. Refrigerante: refrigerante ecológico

3. Condensador: condensador de casco e tubo resfriado a água

4. Evaporador: tipo multi-seção tipo aleta

5. Outros acessórios: dessecante, separador de óleo, válvula de fluxo de refrigerante, válvula de reparo

6. Sistema de expansão: sistema de refrigeração controlado por capacidade



Sistema de Controle:

1. Adota tela sensível ao toque LCD TEMI8229 importada da Coreia do Sul, que pode ser alternada para inglês

2. Descrição do controlador:

2.1 Resolução de temperatura: 0.1℃

2.2 Possui a função de exibir a temperatura dos tanques de alta e baixa temperatura e dos tanques de teste.

2.3 Corpo de medição de temperatura: 3 conjuntos de termopares especificação DIN

2.4 Método de controle PID

2.5 Usando diálogo de tela de software de controle gráfico, opções diretas de tela sensível ao toque, incluindo configurações de inicialização, exibição de curva, ciclo, programa, tela de exibição, configurações auxiliares, capacidade do programa de inicialização do sistema e funções de controle, com temperatura do tanque de alta temperatura, temperatura fixa definida, temperatura do tanque de baixa temperatura, temperatura definida, temperatura do tanque de teste, configuração e indicação do número do ciclo de teste, pode exibir o status de execução atual, valor definido de temperatura, valor definido de tempo, tempo restante e número restante de ciclos

2.6 A configuração do programa de temperatura é exibida com uma curva gráfica, com a função de exibição em tempo real da execução da curva do programa.

2.7 Possui a capacidade de exibir o status de falha e explicar os métodos de solução de problemas

2.8 Capacidade do programa e funções de controle:

• Quantidade de programas que podem ser usados: Máximo 32 grupos

• Execução repetível de comandos: cada comando pode ser executado 9999 vezes

• Configuração de tempo 0～99Hr59min

• Com função de início de reserva

• Função de bloqueio de botão e tela (LOCK)

• Configuração de tempo de temperatura de degelo



Acessórios Padrão:

1. Disjuntor de corrente de fuga fabricado no Japão 3P 100A 1 peça

2. 3 portas pneumáticas

3. 1 interruptor de alimentação principal

4. Contator eletromagnético: Taiwan TAIWAN 50A

5. Relé de estado sólido: Taiwan FOTEK 220V 40A

6. Orifício de teste: 1 orifício de Ø 50mm no lado esquerdo do corpo da máquina, com 1 tampa de orifício de aço inoxidável

7. Rack de colocação de amostras:

. Bandeja de armazenamento de malha de aço inoxidável SUS#304 2 peças

. Trilhos de rack de espaçamento ajustável de aço inoxidável 2 conjuntos



Ambiente:

1. A faixa de temperatura operacional permitida é de 0~35℃ (temperatura média em 24 horas ≤35℃)

2. Faixa de garantia de desempenho: 5~35℃

3. Umidade relativa: não mais que 85%

4. Pressão atmosférica: 86~106Kpa

5. Sem vibração forte ao redor

6. Sem luz solar direta ou outras fontes de calor



Fonte de Alimentação: AC 3Φ5W380V 50HZ; Potência máxima: 20KW
