Tecnologia Co. do instrumento de Guangdong Hongtuo, Ltd
 |
| Lugar de origem: | Dongguan, China |
| Marca: | DahoMeter |
| Certificação: | ISO,SGS |
| Número do modelo: | CPJ-3015 |
| Quantidade de ordem mínima: | Um conjunto |
|---|---|
| Preço: | negotiable |
| Detalhes da embalagem: | pacote de madeira de exportação padrão |
| Tempo de entrega: | 5 dias |
| Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Habilidade da fonte: | 300 conjuntos por mês |
| Nome: | Instrumentos de medição óptica de coordenadas de alta precisão para laboratório | Tamanho da mesa de vidro (mm): | 196X96 |
|---|---|---|---|
| precisão de medição: | (3+L/50) μm | Teste antes da entrega: | - Sim, sim. |
| Potência: | 1100-240V ((AC), 50/60HZ | Peso: | 160 kg |

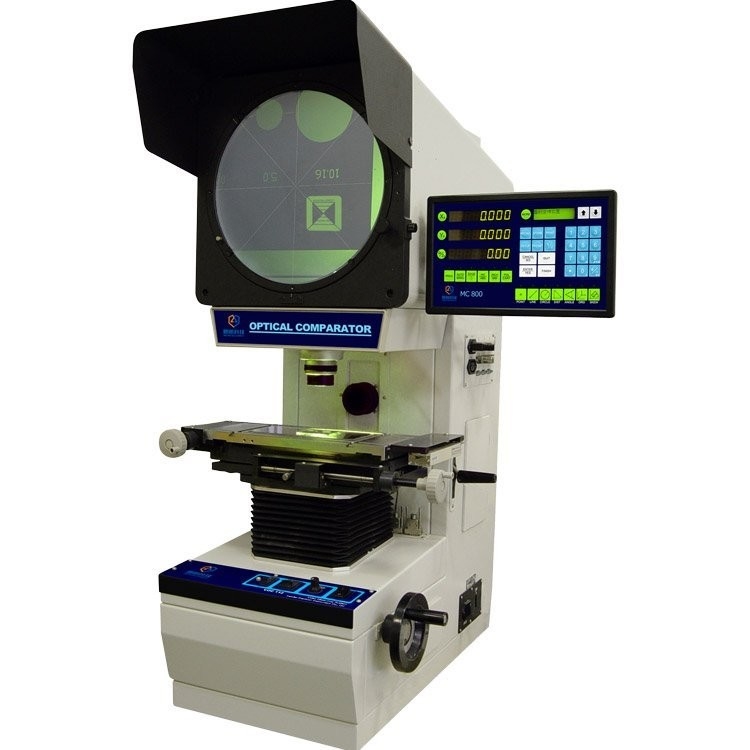

Instrumentos de medição óptica de coordenadas de alta precisão para laboratório
Medição e comparação eficientes e precisas da peça de trabalho, tais como: peças de estampação, engrenagens, fios, ferramentas, etc. O projetor de perfil da série VOC-1505 é amplamente utilizado na fabricação de máquinas,Eletrónica, moldes, instrumentos e relógios e outras indústrias, podem ser utilizados com uma variedade de instrumentos de medição de imagem.
Utilizações:
1O projetor de perfis é utilizado principalmente para a medição das partes mecânicas do comprimento,
ângulo, contorno e forma da superfície.
2É amplamente utilizado em medidor, eletrônico, máquinas aeroespaciais, indústria leve, faculdade, instituto de pesquisa e departamento de inspeção de medição.
3Este instrumento pode inspeccionar todos os tipos de superfície e contorno de trabalhos complicados-peças, cam, fio de parafuso, engrenagem, executar corte de fresagem e assim por diante.
Especificações:
| Modelo | CPJ-3015 | ||||
| Tabela | Tamanho da mesa de metal (mm) | 340X152 | |||
| Tamanho da mesa de vidro (mm) | 196X96 | ||||
| Viagem no eixo X ((mm) | 150 | ||||
| Viagem do eixo Y ((mm) | 50 | ||||
| Viagem do eixo Z ((mm) | 90 para foco | ||||
| Precisão de medição | (3+L/50) μm | ||||
| Resolução (eixo X, eixo Y) | 0.0005 mm | ||||
| Tamanho do ecrã (mm): | Ø 312 Intervalo utilizado>Ø 300 ((com a linha do medidor) | ||||
| Faixa de rotação da tela: | 0°~360° | ||||
| Resolução do ângulo rotativo | 1′ ou 0,01° | ||||
| Lentes | Magnificação | Opção 10X | Opção 20X | Opção 50X | Opção 100X |
| Visualização de objetos | Ø30 | Ø15 | Ø6 | Ø3 | |
| Distância de trabalho | 77.7 mm | 44.3 mm | 38.4 | 25.3 | |
| Altura máxima da peça de trabalho | 80 mm | 80 mm | 80 mm | 80 mm | |
| Sistema de processamento de dados | O sistema de processamento de dados multifunção DC-3000, que aparece em inglês, pode ser utilizado para recolher os dados e medir o ponto, linha, círculo, ângulo e distância. | ||||
| Frio | Por três fãs | ||||
| Iluminação | Iluminação da transmissão e do reflexo: lâmpada halogénica de 24 V/150 W. | ||||
| Potência | 110V/220V ((AC), 50/60HZ, potência total=400W | ||||
| Dimensões | 780*780*1100 mm | ||||
| Peso | 180 kg | ||||
