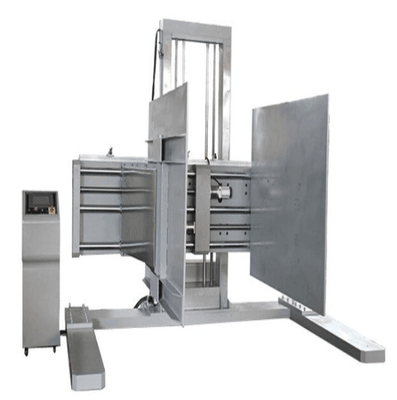

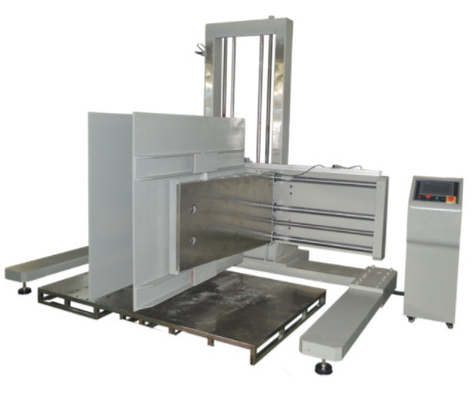

Equipamento de ensaio de papel de caixa de cartão / Teste de força de pinça para transporte

Teste de força de pinça de caixa de cartão / medidor / máquina de ensaio / equipamento / instrumento para embalagem

A máquina de ensaio anti-prensagem de embalagens é utilizada para simular o impacto da força de aperto dos dois compensados na embalagem e na carga durante o carregamento e descarregamento do pacote.A avaliação da resistência de fixação da embalagem é aplicável à embalagem de utensílios de cozinhaÉ especialmente adequado para o ensaio de resistência à fixação das embalagens exigido pela SEARS nos Estados Unidos.

Padrão de concepção:

ASTM D6055, US SEARS Enterprise Standard, ou Requisitos não-normais específicos do utilizador


Parâmetros técnicos principais:

• A madeira compensada pode realizar acoplamentos, abertura, elevação, queda e outras ações e ciclos;
• Equipados com um sensor de força e um visor digital para calibrar a força de fixação;
• Força de fixação: 10-2000 kg, opcional;
• Precisão do sensor: 1/20000, precisão de medição 1%;
• Deslocamento de elevação: Deslocamento de elevação 0-1200MM
• Deslocamento da fixação: 100-2000 MM, precisão do deslocamento da fixação: ± 0,5 MM;
• Velocidade de ensaio de fixação: 12,7 M/min (regulavel)
• Tamanho da placa de fixação: 1200 × 1200 mm;
• Espaço de fixação: máximo W1200 × D1200 × H1200 mm;
• Espaço de fixação: mínimo W400 × D1200 × H1200 mm;
• Velocidade de fixação: 5 ~ 50 mm/min ajustável;
• Espaço de elevação: 100 ~ 600 mm ajustável, também pode ser de acordo com os requisitos do utilizador;
• Esboço: 3810 × D1900 × H2100mm
• Peso: cerca de 780 kg;
• Fornecimento de energia: 380 V/50 Hz;
• Controle:Utilização de controlo por programação PLC, operação conveniente, desempenho estável
• Unidade de potência: Kgf/N/Lbf
• Controlador de potência: o ecrã LCD mostra o valor máximo da força de ruptura
• Modo de paragem automática: paragem dos parâmetros de limite superior e inferior;
• Velocidade de ensaio de fixação: 12,7 M/min (regulavel)
• Modo de transmissão: servomotor
• Dispositivo de protecção: protecção contra fugas, dispositivo de limite de viagem;
• Sensores de madeira compensada: quatro

Estrutura e princípio de funcionamento

1) Placa inferior:

A placa inferior adota as peças de solda, com alta rigidez e resistência, e a superfície de instalação é processada após tratamento de envelhecimento;

Tamanho da placa de ensaio inferior: 2,5 m de comprimento x 2,0 m de largura, há linhas de aviso ao redor e no centro, a linha do meio é a linha de referência da peça de ensaio ao mesmo tempo,o centro da amostra de ensaio para esta linha no ensaio, e as pessoas não podem ficar no prato de baixo.

2) O feixe de transmissão

No braço transversal da transmissão, os servomotores do braço de fixação esquerdo e direito impulsionam o parafuso para se mover ao mesmo tempo (a velocidade é ajustável).A amostra presa atinge a força definida e é interrompida pelo sensor de pressão incorporado do braço da pinça.

3) Servo sistema:

Quando a força de fixação dos dois braços do braço transversal da transmissão atinge e para, a estação de comando do servo controla o servo para realizar as ações de elevação, parada,e caindo através do braço cruzado da cadeia de tração, e a pessoa não pode ficar de ambos os lados durante o teste.

4) Sistema de controlo elétrico:

5) Toda a máquina adota controlo PLC para realizar o controlo eficaz de cada acção da estação.

6) Toda a máquina está equipada com um gabinete de controlo para ajustar a força de fixação, a velocidade de fixação e o levantamento e a paragem.O modo de ensaio manual ou automático pode ser selecionado no painel do gabinete de controloDurante o ensaio manual, várias ações podem ser controladas manualmente. , para conseguir uma operação consistente de cada acção, garantir a produção segura, e executar de acordo com o ritmo

7) Há um botão de parada de emergência no painel do gabinete de controlo.

8) A fim de assegurar o funcionamento fiável de toda a máquina, os principais componentes são de marcas importadas.
