Tecnologia Co. do instrumento de Guangdong Hongtuo, Ltd
 |
| Lugar de origem: | China |
| Marca: | Hontotest |
| Certificação: | / |
| Número do modelo: | KUT-681 |
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | USD1,099.00-USD1,759.00 |
| Detalhes da embalagem: | Estojo de madeira de exportação padrão |
| Tempo de entrega: | Cerca de 3 dias |
| Termos de pagamento: | L/C, D/A, D/P, T/T |
| Habilidade da fonte: | 1000 conjuntos por mês |

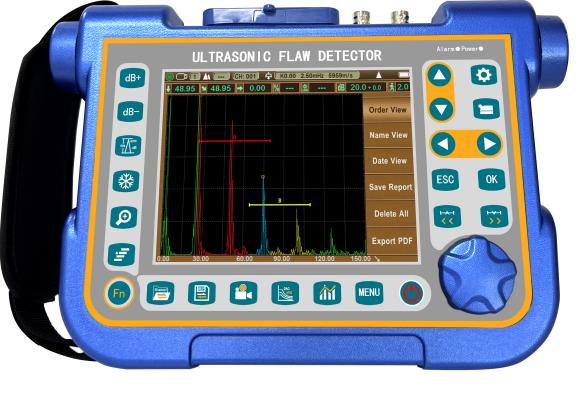

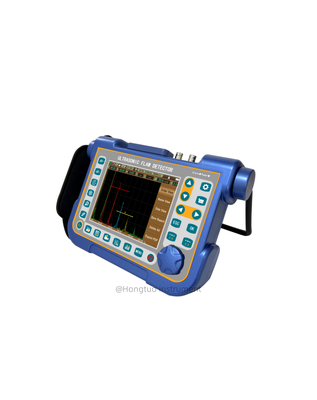

| Nome: | Detector ultrassônico de falhas para testes não destrutivos de metais e soldas | Função Auxiliar: | Captura de tela, gravação e reprodução de vídeo, software de análise de dados B-scan, DAC, AVG, AWS |
|---|---|---|---|
| Umidade relativa: | (20~95)%UR | Energia de pulso: | Amplitude de pulso: seleção graduada de 100V, 200V, 250V, 300V, 350V, 400V, 450V, 500V, adequada par |
| Faixa dinâmica: | ≥36dB | Linearidade vertical: | ≤2,5% |
Funções
• Calibração automática: Calibração automática do deslocamento zero da sonda, ângulo da sonda (valor K) e velocidade do material
• Peak Hold: Compare as formas de onda de pico congeladas com as A-Scans ao vivo para interpretar facilmente os resultados do teste
• Localização de falhas:Exposição em tempo real, caminho sonoro, projeção (distância da superfície), profundidade, amplitude
• Avaliação dos defeitos: Avaliação automática dos defeitos através do AVG ou do DAC, rapidez de notificação da aceitação ou rejeição de defeitos.
• Função de correcção de superfície curva
• DAC/AVG: A curva é gerada automaticamente e os pontos de amostragem podem ser compensados e corrigidos.Expansão automática com a distância de detecçãoPode exibir a curva AVG de qualquer abertura
• AWS D1.1A escolha deste padrão pode reduzir os cálculos manuais e melhorar a eficiência da detecção
• Função de medição da altura da fenda
• Portão de ampliação: espalhamento da gama de portões por toda a largura do ecrã
• Gravação e reprodução de vídeo
• Um congelamento de digitalização: o congelamento do ecrã contém dados da forma de onda e da distância de ensaio
• Código de eco: exibição de 1 a 9 áreas de eco em cores diferentes, utilizadas para analisar a posição do defeito
• Marca de pico: captura e marcação do pico em tempo real
• B Display de exibição de varredura: visualiza intuitivamente a forma do defeito e o resultado de detecção é mais intuitivo
• Função de leitura e desencadeamento digitais: a espessura/profundidade pode ser exibida na leitura digital quando se utiliza uma sonda normal e a distância e a profundidade da superfície são exibidas diretamente quando a sonda angular está em uso
• Análise do espectro FFT através do cálculo da forma de onda do eco, para detectar as características de frequência e o grau de dano da sonda de corrente em tempo real
Exibição
Display digital multicolor completo, menu mestre-escravo, guia claro
• IPS (In-Plane Switching), sem ângulo de visão, alta resolução 640X480
• taxa de atualização do ecrã de 60 Hz, mostra rapidamente pequenas formas de onda de defeito
•O ecrã de alto brilho pode ser utilizado sob luz forte.
• 4 estilos de interface de operação, e o brilho do LCD pode ser ajustado livremente
Parâmetro técnico
| Padrão | Avançado | |
| Distância | 0 a 15 m, à velocidade de aço, transmite 30 m | 0 a 20 m, à velocidade de aço, transmite 40 m |
| Velocidade | 100 ~ 15000m/s | 100 ~ 20 000 m/s |
| Repetição do pulso | 20 ~ 2000 Hz | |
| Faixa dinâmica | ≥ 36 dB | |
| VerticalLinearidade | ≤ 2,5% | |
| HorizontalLinearidade | ≤ 0,2% | |
| Poder de resolução | > 40 dB ((5P14 em aço) | |
| Falta de sensibilidade | > 65 dB ((2.5MHzF20mm) para buracos profundos de 200mmF2 com fundo plano, onda H50%) | |
| Ruído | ≤ 10% | |
| CArquivos Hannel | 500 ficheiros para armazenar configurações de calibração e parâmetros da sonda | |
| Rimportar arquivos | 1000 relatórios em formato PDF | |
| Exibição | Display IPS 60Hz taxa de atualização do display 60Hz, resolução 640X480 | |
| Rejeitar (suprimir) | 0~80% da altura total da tela | |
| Tipo de sonda | sonda reta, sonda angular, sonda dupla, penetrante, etc. | |
| Monitores de porta | Dois portões independentes controláveis em toda a gama de varredura | |
| Trigger | Aterrissador de pico, aterrissador de borda. | |
| Alarmes | Limite positivo/negativo com flash LED | |
| Fornecimento de energia | AC Mains 100-240 VAC, 50-60 Hz | |
| Bateria de iões de lítio ((DC) 9V, mais de 12 horas de funcionamento | ||
|
AFunção auxiliar |
Captura de ecrã, gravação e reprodução de vídeo, B-scan, DAC, AVG, software de análise de dados AWS | |
| Função avançada | Diagrama de solda, detecção de frequência da sonda | |
|
Gravador de vídeo |
10 arquivos de vídeo, cada arquivo de vídeo pode ser de até 5 minutos de duração, 30 quadros por segundo. salvar em U-disco para a memória em massa ((sem limite de duração) | |
