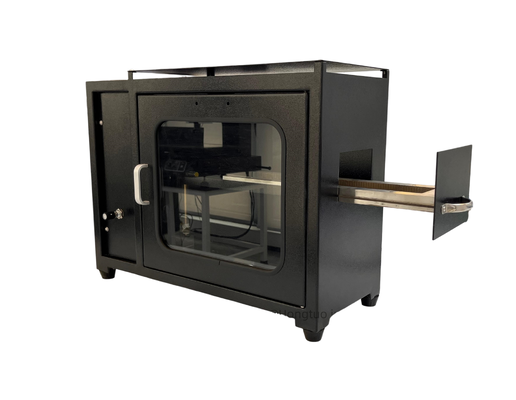

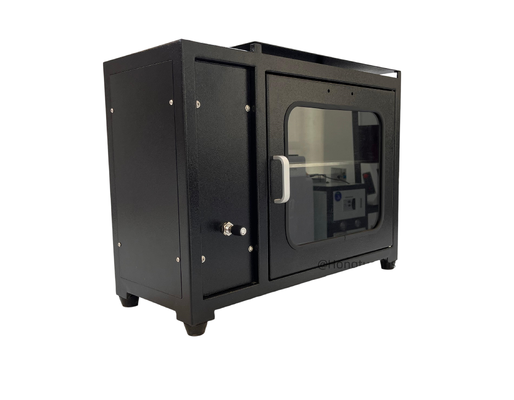

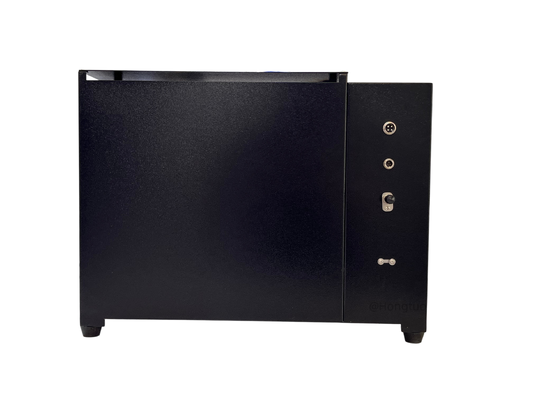

Teste de combustão interna de automóveis com controlo de ecrã táctil

1.Especificação da tecnologia

(1) Ecrã táctil/display a cores completas de sete polegadas:

1 Tamanho: 7 polegadas, tamanho de exibição efetivo, comprimento 15,5cm, largura 8,6cm;

2 Resolução: 800*480

3 Interface de comunicação RS232, 3.3V CMOS ou TTL, modo porta serial

4 Capacidade de armazenamento: 1G

5 Adotar hardware puro FPGA para dirigir a tela, "zero" tempo de inicialização, energia e ele pode correr

6 Adotar arquitetura M3+FPGA, M3 é responsável pela análise de comandos, FPGA foca na exibição TFT

7 O controlador principal utiliza um processador de baixa energia e entra automaticamente no modo de poupança de energia

(2) Os dados experimentais podem ser armazenados no ecrã táctil e os dados históricos podem ser recuperados

(3) Após registar o tempo de queima, o equipamento calcula automaticamente a velocidade de queima do resultado do ensaio (também conhecida como taxa de queima)

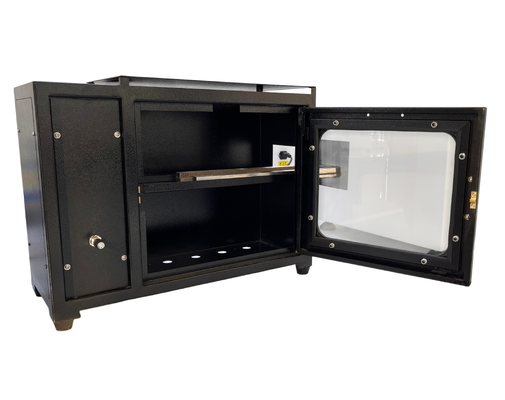

(4) Capuz de fumo grande, realmente atende aos requisitos da GB8410-2006; a câmara de combustão que está em contato direto com a chama de ensaio é feita de aço inoxidável como um todo, com alta durabilidade

(5) Precisão de tempo 0,1 s.

(6)O queimador Bunsen (ou seja, queimador) aplica uma chama à amostra durante 15 segundos.

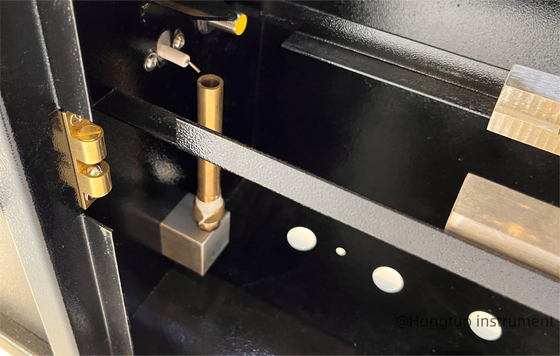

(7) O diâmetro interno do tubo do queimador Bunsen é de 9,5 mm + 0,1 mm e o comprimento é de cerca de 100 mm.

(8) Ângulo de inclinação do ensaio: o queimador Bunsen queima verticalmente a 90° da amostra colocada horizontalmente

(9) Altura da chama: ajustável de 20 mm ± 2 mm a 100 mm ± 2 mm (geralmente ajustável a 38 mm)

(10) Tempo de aplicação da chama: ajustável de 0-999,9 s ± 0,1 s (geralmente selecionado como 15 s)

(11) Tempo de queima contínua: 0-999,9 s ± 0,1 s, observar que a chama atinge a primeira marca e iniciar e pausar manualmente

(12) Gás de combustão: gás liquefeito de petróleo ou gás de carvão Dispositivo de controlo/ ensaio da velocidade do vento (opcional)

(13) Dispositivo de controlo/ensaios da velocidade do vento (opcional)

1. Características

(1) GB8410-2006 requer apenas placas de aço para caixas de combustão.

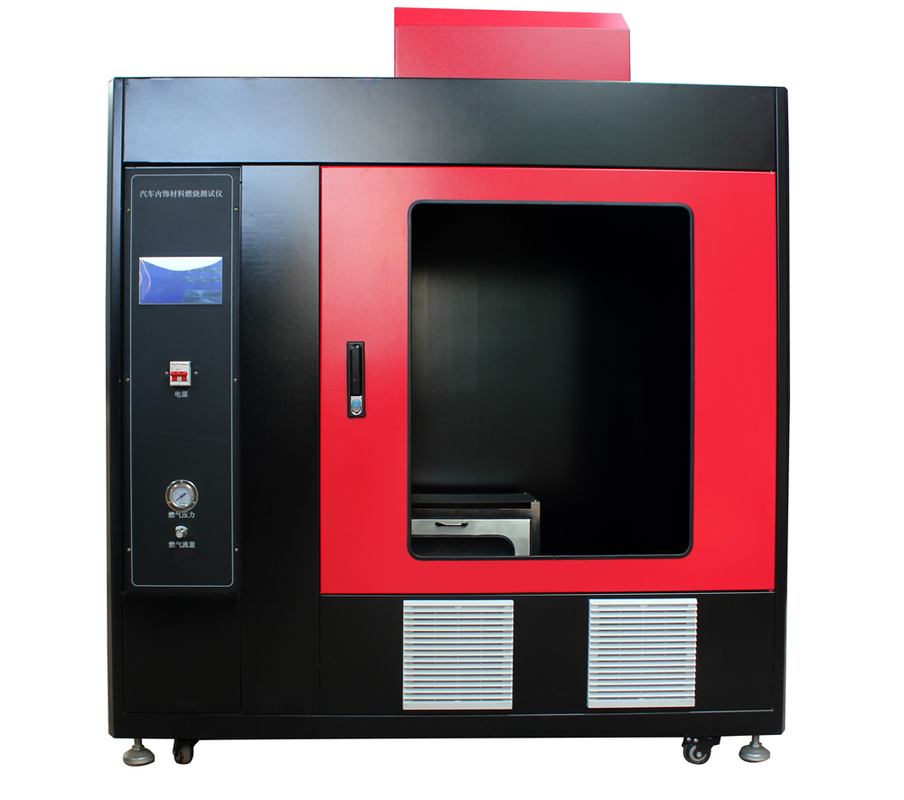

(2) A norma GB8410-2006 exige que a caixa de combustão seja colocada num capô de combustão e que o volume do capô de combustão seja de 20 a 110 vezes o volume da caixa de combustão.O tamanho da câmara de combustão do instrumento QCS-3 é de 385*204*360mm, e o tamanho do capô de fumo é de 1050 mm × 640 mm × 1300 mm. O volume real do capô de fumo é cerca de 30 vezes o volume da caixa de combustão.Não há cantos de corte e cumpre totalmente os requisitos padrão.

(3) A parte de controlo é separada da câmara de combustão para evitar que os resultados dos ensaios na câmara de combustão sejam afectados pela operação de ensaio no centro.

(4) Devido à grande dimensão do instrumento, para a conveniência dos utilizadores, é fabricado um pé estático e uma roda móvel de pé duplo (o pé estático pode ser ajustado em altura),que é muito conveniente para o transporte e estacionário do equipamento.
