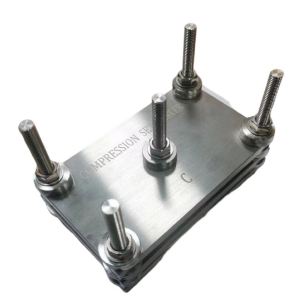

Testador de conjunto de compressão de borracha HT-759

Aplicativo

O testador de conjunto de compressão de borracha comprime uma amostra de altura conhecida até uma altura especificada de acordo com o requisito da taxa de compressão, mantém-na por um certo tempo sob condições de temperatura especificadas, depois libera a compressão, restaura a amostra para um estado livre e mede a altura da amostra.

O testador de conjunto de compressão consiste em placas de aço paralelas, limitadores e fixadores. É usado para medir a deformação de borracha vulcanizada, borracha termoplástica ou espuma em temperatura ambiente, condições de alta e baixa temperatura, a uma determinada taxa de compressão e após um determinado tempo de compressão.

Padrões

ASTM D395 - 03 Métodos de teste padrão para propriedades de borracha - conjunto de compressão

ISO 815-1 Determinação do conjunto de compressão de borracha vulcanizada ou borracha termoplástica Parte 1: Em temperatura ambiente e temperatura elevada

GB/T 7759.1 Determinação do conjunto de compressão de borracha vulcanizada ou borracha termoplástica Parte 1: Em temperatura ambiente e temperatura elevada

Parâmetros técnicos:

1. Altura do limitador:

(1) Diâmetro da amostra tipo A 29 mm, altura 12,5 mm

9,3 ~ 9,4 quando a taxa de compressão é de 25%

10,6 ~ 10,7 quando a taxa de compressão é de 15%

11,25 ~ 11,35 quando a taxa de compressão é de 10%

(2) Diâmetro da amostra tipo B 13 mm, altura 6,3 mm

4,7 ~ 4,8 quando a taxa de compressão é de 25%

5.3~5.4 quando a taxa de compressão é de 15%

5,65 ~ 5,7 quando a taxa de compressão é de 10%

2. Dimensões do testador de deformação por compressão permanente de borracha: largura 120 mm, comprimento 200 mm

3. Peso: cerca de 15Kg

Princípio:

Uma amostra de altura conhecida é comprimida até uma altura especificada de acordo com os requisitos da taxa de compressão, mantida a uma temperatura especificada por um determinado período de tempo e, em seguida, a compressão é liberada, a amostra é restaurada ao estado livre e a altura da amostra é medida.

Procedimento de teste:

1. A amostra deve ser tratada a (23±2)℃, (50±5)% UR por 24h.

2. Meça a espessura original da amostra, com precisão de 0,02 mm.

3. Coloque a amostra no instrumento, coloque a almofada correspondente ao tipo de amostra e trave o instrumento. Pode ser realizado à temperatura ambiente.

4. Após a fixação da amostra, ela deve ser levada à estufa com temperatura definida em até 2h.

A temperatura e o tempo de teste referem-se à norma ou são especificados pelo cliente. Por exemplo, ASTM D1349-99 tem: -75°C, -55°C, -40°C, -25°C, -10°C, 0°C, 23°C, 40°C, 55°C, 70°C, 85°C, 100°C, 125°C, 135°C, 150°C, 160°C, 175°C, 200°C, 225°C, 250°C.

O tempo de teste recomendado para o testador de deformação por compressão de borracha é de 22h e 70h (método SGSin house).

5. Terminado o tempo de teste, retire imediatamente o instrumento do forno e retire a amostra.

Coloque a amostra em um mau condutor térmico, como uma placa de madeira, e resfrie-a a (23±2)°C, (50±5)% UR.

6. Após resfriamento por 30 minutos, meça novamente a espessura da amostra.

Cálculo de resultados:

C = [(Para-Ti)/(Para-Tn)] ×100%

C —— Deformação de compressão,%

Tn——Espessura da almofada, mm

Para——Espessura da amostra antes do teste, mm

Ti —— Espessura da amostra após o teste, mm
