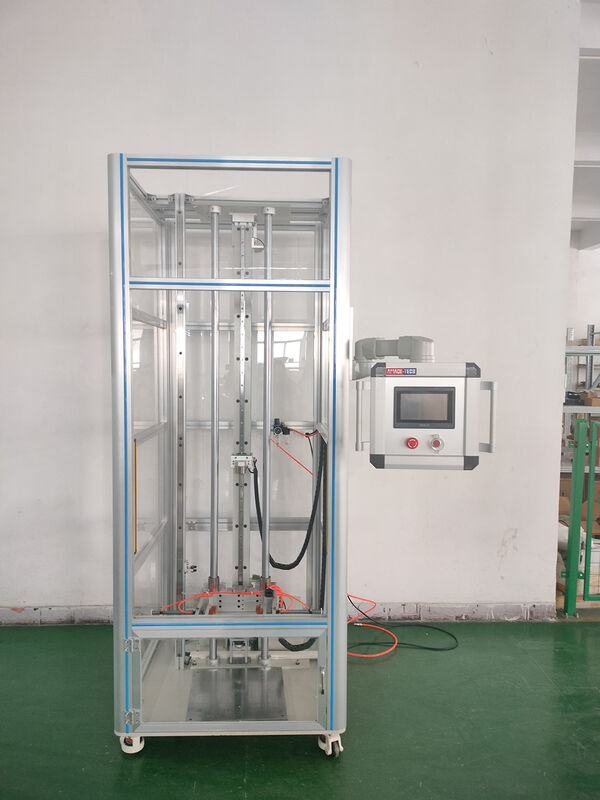

Máquina de teste de queda orientada HT-SXD150

Máquina de teste de queda orientada HT-SXD150

Introdução:

O testador de queda de celular é adequado para testar a durabilidade do invólucro e a resistência da estrutura interna a quedas (pesadas). É usado para avaliar o impacto de quedas acidentais no desempenho do produto durante o uso real do cliente. É adequado para testes de queda em pequenos produtos eletrônicos, como telefones celulares, tablets, leitores eletrônicos e dicionários eletrônicos em direções ou locais específicos. O sistema usa uma tela sensível ao toque e PLC para se comunicar, controlando um motor de passo de freio para acionar a elevação e abaixamento dos grampos no mecanismo de queda e coordenando com o dispositivo de liberação e a ação de liberação dos grampos para realizar o teste de queda.

Características:

1. A moldura é construída em perfil de alumínio e acrílico transparente espessado, resultando em uma estrutura esteticamente agradável e robusta.

2. O mecanismo de elevação utiliza trilhos-guia lineares e acionamento por correia síncrona para elevação, permitindo ajuste arbitrário da altura de teste.

3. Permite testes de produtos em vários ângulos.

4. Emprega uma tela sensível ao toque e sistema de controle PLC, exibindo dados como altura de teste e número de testes de queda.

5. O equipamento inclui cortina de luz de segurança (desligamento automático quando uma mão entra na área de teste).

Parâmetros técnicos:

1. Método de operação: Configurações da tela sensível ao toque para dados relevantes (altura, aceleração em tempo real > 9,2m/s²)

2. Método de acionamento e ângulo de queda: acionamento do motor de passo com freio, queda omnidirecional.

3. Faixa de altura de queda: 300-1500 mm (ajustável), precisão de deslocamento + 0,5 mm

4. Modo de queda: Direcional + Queda Livre, comutável.

5. Ajuste da braçadeira: Os ângulos ajustáveis ​​são 0°, 45° e 90°.

6. Método de fixação: Fixação do cilindro.

7. Faixa de fixação: 0 ~ 180 mm.

8. Controlador: Este controlador pode girar 360°.

9. Superfície de contato de gota: Laje de mármore, placa de aço, placa de madeira.

10. Método de queda: Queda repetida.

11. Dados de teste: Altura de queda.

12. Pressão do ar: 0,2~0,6Mpa.

13. Dimensões: 800*1000*2200mm (C/L/A) (com porta de segurança).

14. Peso da máquina: 150kg.

15. Potência: 1000W.

16. Fonte de alimentação: CA 220V 50Hz.
