Máquinas de Teste para Tubos de PE Máquina de Teste de Pressão Hidrostática e Ruptura de Tubos 110 Tanque de Água

Máquinas de Teste para Tubos de PE Máquina de Teste de Pressão Hidrostática e Ruptura

Introdução

A máquina é projetada e fabricada de acordo com GB/T6111Tubos termoplásticos para o transporte de fluidos ---- Resistência à pressão interna ---- Método de testee GB/T15560SMétodo de teste padrão para falha hidráulica de curto prazo e resistência à pressão interna constante de tubos plásticos para o transporte de fluidos. É adequada para determinar o tempo de ruptura resistente à pressão ou o valor máximo de pressão de ruptura instantânea de tubos termoplásticos e tubos compostos (como PP-R, PP-B, PP-A, PE, PE-X, PVC, PVC-U e PVC-C) sob pressão interna e temperatura constantes de longo prazo. É indispensável para fabricantes de tubos plásticos e instituições de teste.

A máquina atende aos seguintes padrões:

GB/T6111-2018 Método de teste para resistência à pressão interna de tubos termoplásticos para transporte de líquidos

GB/T15560-95 Métodos de teste de ruptura hidráulica instantânea e resistência à pressão para tubos plásticos para transporte de fluidos

GB/T18742.1 Sistemas de tubulação de polipropileno para água quente e fria

instalação — Parte 1: Geral

GB/T18742.2 Sistemas de tubulação de polipropileno para água quente e fria

instalação — Parte 2: Tubos

GB/T18742.3 Sistemas de tubulação de polipropileno para água quente e fria

instalação — Parte 3: Conexões

GB/T13663 Tubos de polipropileno para abastecimento de água

GB/T15558.1 Tubos de polietileno (PE) enterrados para o fornecimento de

gases combustíveis

GB/T15558.2 Conexões de polietileno (PE) enterrados para o fornecimento de

gases combustíveis

GB/T18992.1 Sistemas de tubulação de polietileno reticulado (PE-X) para água quente

e fria instalação — Parte 1: Geral

GB/T18992.2 Sistemas de tubulação de polietileno reticulado (PE-X) para água quente

e fria instalação — Parte 2: tubos

GB/T10002.1 Tubo de cloreto de polivinila não plastificado (PVC-U) para abastecimento de água

GB/T10002.2 Conexão de cloreto de polivinila não plastificado (PVC-U) para abastecimento de água

GB/T18993.1 Sistema de tubulação de cloreto de polivinila clorado (CPVC) para instalações de água quente

e fria — Parte 1: Geral

GB/T18993.2 Sistema de tubulação de cloreto de polivinila clorado (CPVC) para instalações de água quente

e fria — Parte 2: tubos

GB/T18997.1 —

Parte 2: Tubo PE/AL/PE com solda de topo de tubo de alumínioISOGB/T18997.2

Tubo de pressão composto de polietileno/alumínio/polietileno —

Parte 2: Tubo PE/AL/PE com solda de topo de tubo de alumínioISO 1167-2006 Sistemas de tubulação plástica - Tubos termoplásticos - Determinação da resistência à pressão interna a temperatura constante.

ISO13479 Determinação da resistência de tubos de poliolefina para o transporte de fluidos à propagação de trincas.

ISO9080 Sistemas de tubulação e dutos plásticos - Determinação da resistência hidrostática a longo prazo de materiais termoplásticos em forma de tubo por extrapolação (ISO9080, Ed. 1.0 (2003) MOD)

ASTM D1598-2015 Tubo, Plástico, Sob Pressão Interna Constante, Tempo para Falha de (Sem Documento S/S)

ASTM D1599 Método de Teste Padrão para Resistência à Pressão Hidráulica de Curto Prazo de Tubos, Mangueiras e Conexões Plásticas1

DIN EN 921 (1995-01) Tubos termoplásticos - Determinação da resistência à pressão interna a temperatura constante

Característica1) Este instrumento é usado para testar uma certa faixa de pressão interna por um longo período de tempo em tubos plásticos.

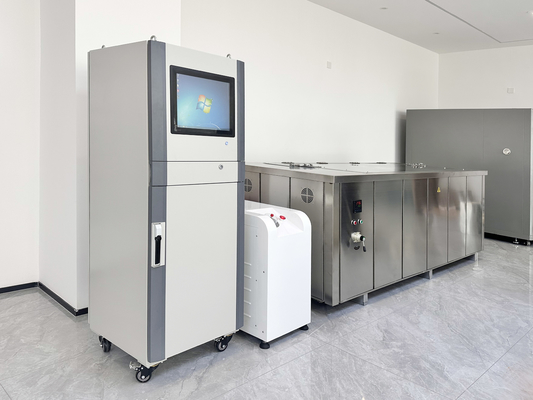

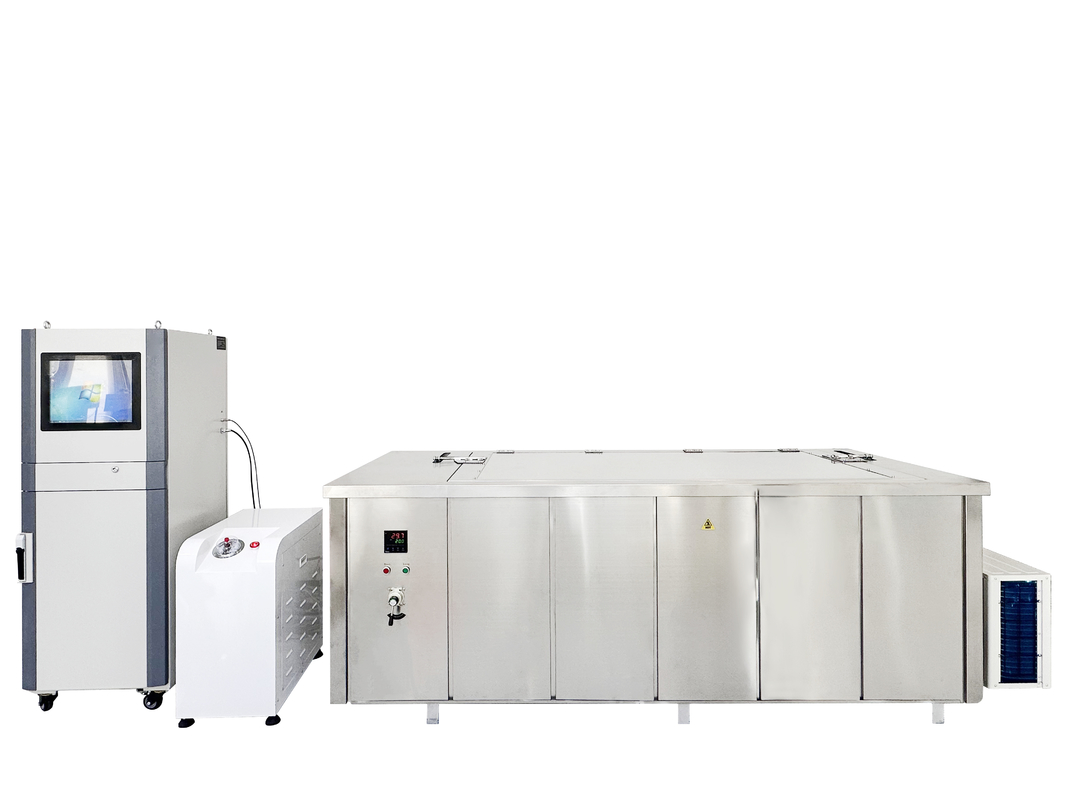

2) O instrumento consiste em um host de pressão, uma estação de pressão, um tanque de água, um sistema de controle de temperatura e um sistema de software de computador.

Estrutura Principal

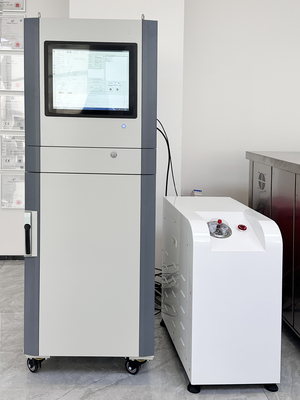

: Consiste em partes de microcontrole de pressão, partes de enchimento automático de pressão e descarga de pressão elétrica, a parte de microcontrole de pressão adota o controle de MCU de microcomputador; equipado com chip adc de alta resolução e alta velocidade de ∑ - delta de 16 bits, comunicação em tempo real com o computador; e pode encher e aliviar a pressão automaticamente de acordo com a situação da pressão.

Estação de Pressão: Sua função principal é fornecer pressão ao host principal, o requisito de pressão limite inferior da estação de pressão deve ser superior a todas as amostras testadas. A bomba de pistão da estação é fabricada nos Estados Unidos (alto fluxo, baixo ruído, alta pressão, sem manutenção).

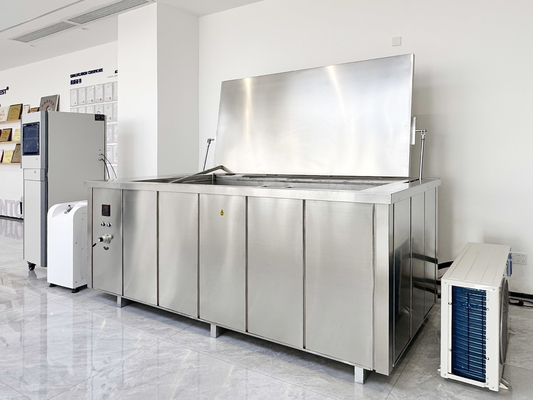

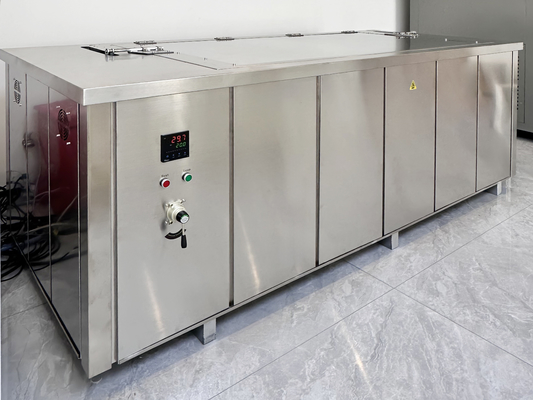

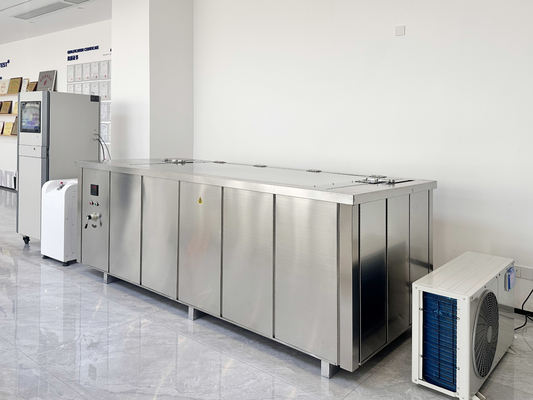

Tanque de Água: Consiste em parte de abertura elétrica, parte de auto-circulação, parte de aquecimento, parte de enchimento automático de água e parte de isolamento.

Sistema de Controle de Temperatura: Controla com precisão a temperatura do tanque de água, exibição de temperatura, temperatura definida individualmente. Pode controlar o nível do líquido do tanque em uma posição razoável, ao mesmo tempo em que garante a temperatura.

Sistema de Software: Ao conectar com a interface serial RS232 ao host de pressão, ele pode fornecer configuração de parâmetros, calibração, alívio de pressão, zero, modulação de amplitude, desenho do teste, registros de teste e impressão de relatórios de teste e outras funções.

AplicaçãoO instrumento é amplamente utilizado no teste de pressão interna de todos os tipos de tubos plásticos. É o instrumento de teste ideal para a indústria da construção, produtores de tubos plásticos, setores nacionais de teste e setores de pesquisa científica.

Condições de Trabalho

As seguintes condições devem ser satisfeitas para realizar um teste:

Temperatura Ambiente: 10℃～40℃;

Temperatura Ambiente: 30%—80%;

• Ambiente sem vibração, sem meio corrosivo;
• Instale e ajuste o instrumento nivelado em uma base sólida;
• Sem forte interferência eletromagnética e sem forte resistência ao vento;
• É necessário um sistema de exaustão interno para evitar o instrumento
• Especificações principais
• 1. pressão e tempo de teste controlados separadamente em 3 linhas

2. faixa de adição de pressão: 0~10.000MPa

3. Pressão máxima de trabalho do sistema de pressão principal 16MPa

4. bomba de pistão de alta pressão

(1) pressão: 16MPa

(2) volume: 8-11.3L/min

(3) velocidade de rotação: 920rpm/min

5. precisão de controle de pressão: +2% e -1% do limite superior e inferior de

valor de pressão de teste, respectivamente

6. resolução do valor de pressão: 0.001Mpa

7. transformador: período de amostragem de pressão de teste é de 0,1 milissegundo.

8. faixa de tempo: 0—9999h

9. precisão de tempo: 1S

Estrutura e teoria

O líquido de alta pressão gerado pela bomba de alta pressão é transportado para as amostras em tanques de temperatura de mídia constante através de mangueiras de alta pressão para realizar testes de pressão hidrostática de longo prazo nos tubos após ser medido pelo motor principal do sistema de controle de pressão
