Máquinas de ensaio para tubos de PE Máquina de ensaio de pressão hidrostática e de ruptura de tubos de PE

Máquinas de Teste para Tubos PE para Testes de Pressão Hidrostática e Ruptura

Introdução

A máquina é projetada e fabricada de acordo com GB/T6111Tubos termoplásticos para o transporte de fluidos ---- Resistência à pressão interna ---- Método de testee GB/T15560SMétodo de teste padrão para falha hidráulica de curto prazo e resistência à pressão interna constante de tubos plásticos para o transporte de fluidos. É adequado para determinar o tempo de ruptura por pressão ou o valor máximo de pressão de explosão instantânea de tubos termoplásticos e tubos compostos (como PP-R, PP-B, PP-A, PE, PE-X, PVC, PVC-U e PVC-C) sob pressão interna e temperatura constantes de longo prazo. É indispensável para fabricantes de tubos plásticos e instituições de teste.

A máquina atende aos seguintes padrões:

GB/T6111-2018Método de teste para resistência à pressão interna de tubos termoplásticos para transporte de líquidos

GB/T15560-95 Métodos de teste de ruptura hidráulica instantânea e resistência à pressão para tubos plásticos para transporte de fluidos

GB/T18742.1 Sistemas de tubulação de polipropileno para água quente e fria

instalação — Parte 1: Geral

GB/T18742.2 Sistemas de tubulação de polipropileno para água quente e fria

instalação — Parte 2: Tubos

GB/T18742.3 Sistemas de tubulação de polipropileno para água quente e fria

instalação — Parte 3: Conexões

GB/T13663 Tubos de polipropileno para abastecimento de água

GB/T15558.1 Tubos de polietileno (PE) enterrados para o fornecimento de

combustíveis gasosos

GB/T15558.2 Conexões de polietileno (PE) enterradas para o fornecimento de

combustíveis gasosos

GB/T18992.1 Sistemas de tubulação de polietileno reticulado (PE-X) para instalação de água quente

e fria — Parte 1: Geral

GB/T18992.2 Sistemas de tubulação de polietileno reticulado (PE-X) para instalação de água quente

e fria — Parte 2: tubos

GB/T10002.1 Tubo de cloreto de polivinila não plastificado (PVC-U) para abastecimento de água

GB/T10002.2 Conexão de cloreto de polivinila não plastificado (PVC-U) para abastecimento de água

GB/T18993.1 Sistema de tubulação de cloreto de polivinila clorado (PVC-C) para instalações de água quente

e fria — Parte 1: Geral

GB/T18993.2 Sistema de tubulação de cloreto de polivinila clorado (PVC-C) para instalações de água quente

e fria — Parte 2: tubos

GB/T18997.1 —

Parte 2: Tubo PE/AL/PE soldado por topo por tubo de alumínioISOGB/T18997.2

Tubo de pressão composto de polietileno/alumínio/polietileno —

Parte 2: Tubo PE/AL/PE soldado por topo por tubo de alumínioISO1167-2006 Sistemas de tubulação de plástico - Tubos termoplásticos - Determinação da resistência à pressão interna em temperatura constante.

ISO13479Determinação da resistência de tubos de poliolefina para o transporte de fluidos à propagação de fissuras.

ISO9080Sistemas de tubulação e dutos de plástico - Determinação da resistência hidrostática de longo prazo de materiais termoplásticos em forma de tubo por extrapolação (ISO9080, Ed. 1.0 (2003) MOD)

ASTM D1598-2015Tubo, Plástico, Sob Pressão Interna Constante, Tempo até a Falha (Sem Documento S/S)

ASTM D1599Método de Teste Padrão para Resistência à Pressão Hidráulica de Curto Prazo de Tubos, Tubos e Conexões de Plástico1

DIN EN 921 (1995-01)Tubos termoplásticos - Determinação da resistência à pressão interna em temperatura constante

Característica1) Este instrumento é usado para testar uma determinada faixa de pressão interna em um longo período de tempo de tubos de plástico.

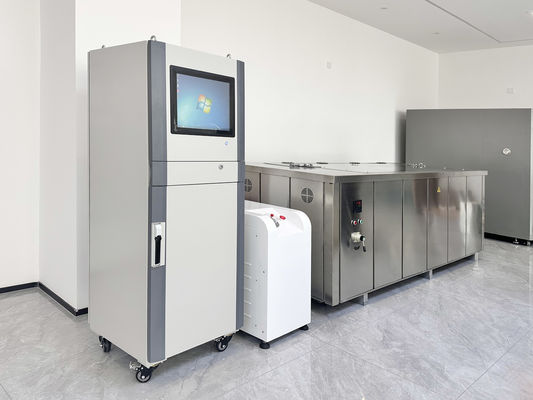

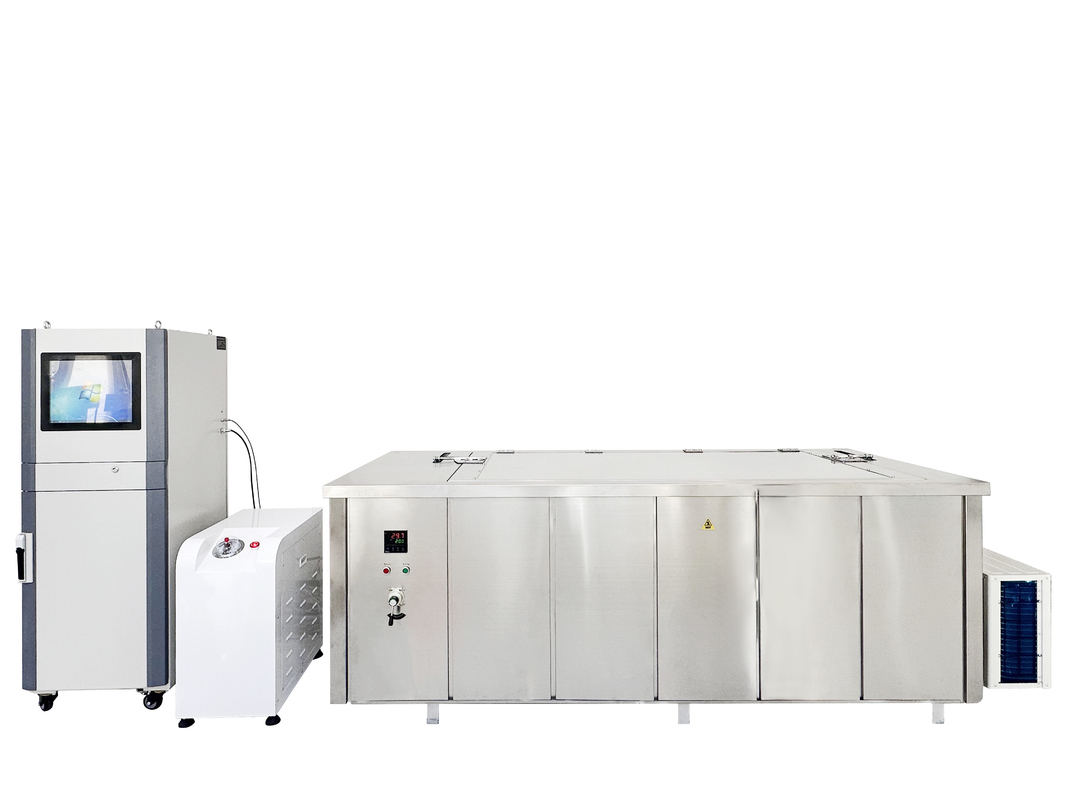

2) O instrumento consiste em um host de pressão, uma estação de pressão, um tanque de água, um sistema de controle de temperatura e um sistema de software de computador.

Quadro Principal

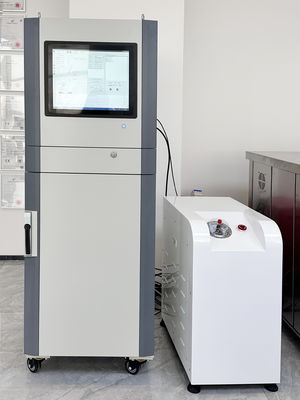

: Consiste em peças de micro controle de pressão, peças de enchimento automático de pressão e descarga elétrica de pressão, a peça de micro controle de pressão adota o controle MCU do microcomputador; equipado com alta resolução, alta velocidade de chip adc de ∑ - delta de 16 bits, comunicação em tempo real e computador; e pode encher e aliviar a pressão automaticamente de acordo com a situação da pressão.

Estação de Pressão:Sua principal função é fornecer pressão ao quadro principal, a exigência de pressão limite inferior da exigência da estação de pressão deve ser maior do que todas as amostras testadas. A bomba de pistão da estação é fabricada nos Estados Unidos (alto fluxo, baixo ruído, alta pressão, livre de manutenção).

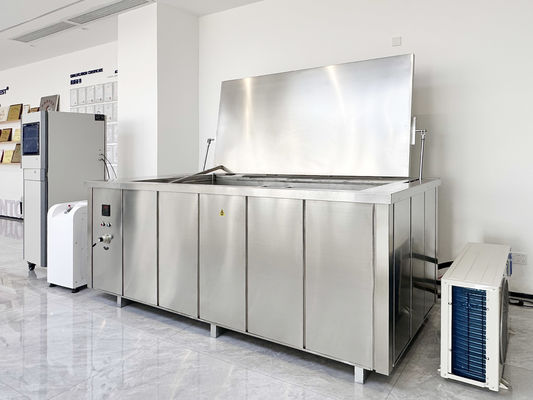

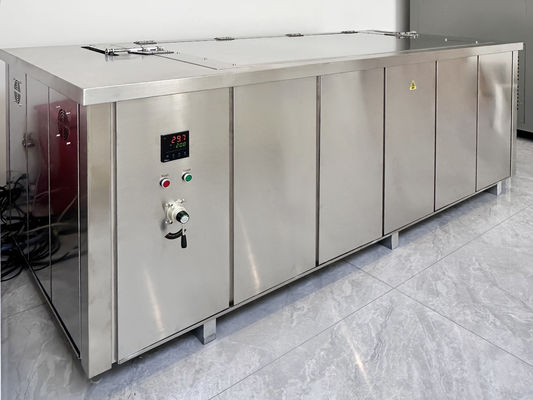

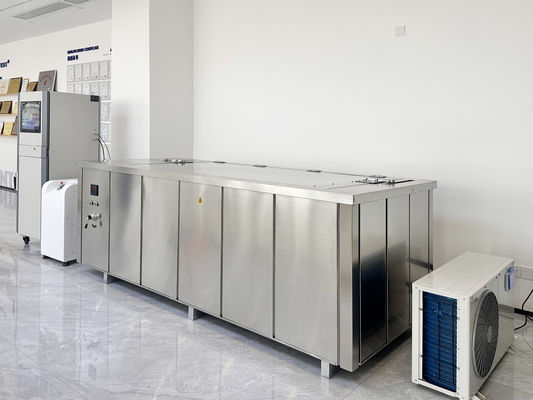

Tanque de Água:Consiste em peça de abertura elétrica, peça de autocirculação, peça de aquecimento, peça de enchimento automático de água e peça de isolamento.

Sistema de Controle de Temperatura:Controle com precisão a temperatura do tanque de água, exibição da temperatura, defina a temperatura individualmente. Ele pode controlar o nível de líquido do tanque em uma posição razoável, ao mesmo tempo, também pode garantir a temperatura.

Sistema de Software: Ao conectar com a interface serial RS232 ao host de pressão, ele pode fornecer a configuração de parâmetros, calibração, alívio de pressão, zero, modulação de amplitude, desenho do teste, registros de teste e impressão de relatórios de teste e outras funções.

AplicaçãoO instrumento é amplamente utilizado no teste de pressão interna de todos os tipos de tubos de plástico. É o instrumento de teste ideal para a indústria da construção, produtores de tubos de plástico, setores de teste nacionais e setores de pesquisa científica.

Condições de Trabalho

As seguintes condições devem ser satisfeitas para realizar um teste:

Temperatura Ambiente: 10℃～40℃;

Temperatura Ambiente: 30%—80%;

• Ambiente livre de vibrações, sem meio corrosivo;
• Instale e ajuste o instrumento para nivelar em uma base sólida;
• Sem forte interferência eletromagnética e sem forte resistência ao vento;
• Um sistema de exaustão interno é necessário para evitar o instrumento
• Principais especificações
• 1. pressão de teste e tempo controlam separadamente dentro de 3 linhas

2. faixa de adição de pressão: 0~10.000MPa

3. Máx. pressão de trabalho do sistema de pressão principal 16MPa

4. bomba de pistão de alta pressão

(1) pressão: 16MPa

(2) volume: 8-11.3L/min

(3) velocidade de rotação: 920rpm/min

5. precisão de controle de pressão: +2% e -1% do limite superior e inferior de

valor de pressão de teste, respectivamente

6. resolução do valor de pressão: 0.001Mpa

7. transformador: os períodos de amostragem de pressão de teste são de 0,1 milissegundos.

8. faixa de tempo: 0—9999h

9. precisão de tempo: 1S

Estrutura e teoria

O líquido de alta pressão gerado pela bomba de alta pressão é transportado para as amostras em tanques de temperatura média constante através de mangueiras de alta pressão para realizar testes de pressão hidrostática de longo tempo do tubo após ser medido pelo motor principal do sistema de controle de pressão
