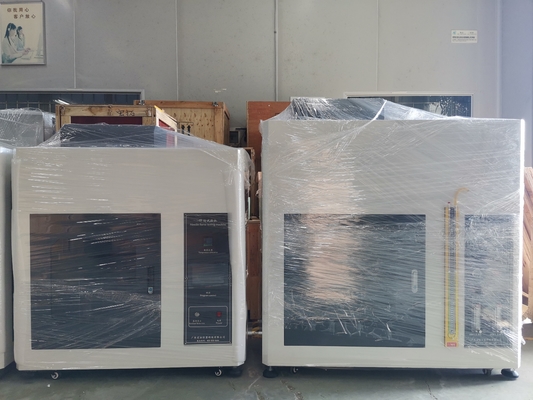

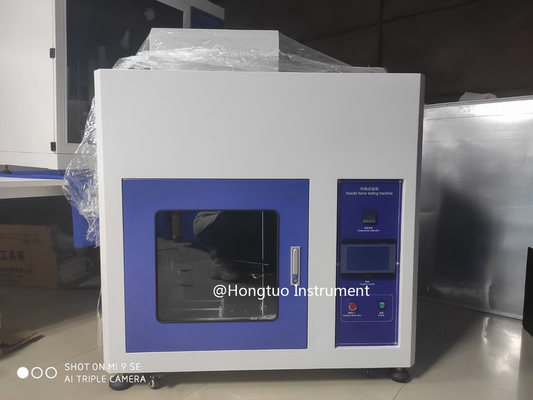

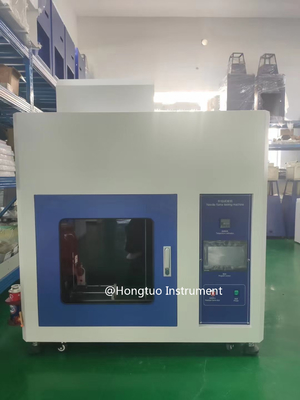

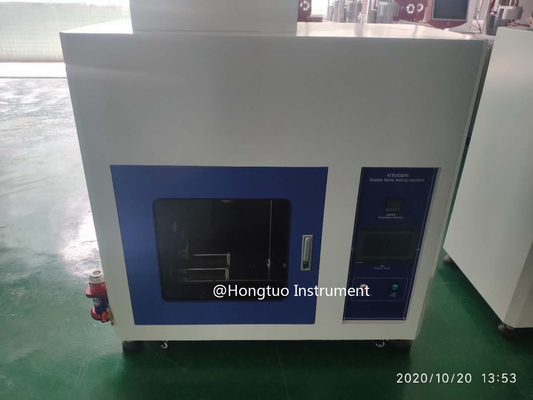

Máquina de ensaio de chama de agulha de alta precisão IEC60695 para materiais isolantes

Aparelho de Teste de Chama de Agulha IEC60695, Máquina / Instrumento / Aparelho / Equipamento / Dispositivo / Procedimento de Teste de Chama de Agulha

Aplicação:

O testador de chama de agulha usa um queimador em forma de agulha de tamanho especificado (Φ0,9mm), com um gás específico (butano ou propano), e inflama direcionalmente a amostra em um ângulo de 45°, dependendo se a peça de teste e a camada de base de ignição são tempo de ignição e retenção e comprimento de combustão para avaliar o risco de incêndio de pequenas chamas dentro do equipamento devido a condições de falha.

O testador de chama de agulha é adequado para iluminação, aparelhos elétricos de baixa tensão, eletrodomésticos, máquinas-ferramentas, máquinas elétricas, ferramentas elétricas, instrumentos eletrônicos, instrumentos elétricos, equipamentos de tecnologia da informação, equipamentos de assuntos elétricos, conectores elétricos, acessórios e outros equipamentos e componentes elétricos e eletrônicos, também adequado para materiais isolantes, plásticos de engenharia ou outras indústrias de materiais combustíveis sólidos.

Normas:

IEC 60695-2-2: 1991 (Segunda Edição), Emenda No. 1 da IEC 60695-2-2 (1994-03), IEC60695 -11-5, GB/T 5169.5-2008, GB4706.1-2005 O projeto de teste simulado especificado pela norma.

Especificação:

1.Queimador de agulha: furo interno Φ 0,5mm ± 0,1mm, diâmetro externo ≤Φ 0,9mm, comprimento ≥ 35mm, aço inoxidável

2.Ângulo do queimador: inclinação de 45 ° (teste) ou vertical (ao ajustar a altura da chama)

3.Tempo de queima: 0-999,9s ± 0,1s ajustável (geralmente 30s)

4.Tempo de retenção: 0-999,9s ± 0,1s, gravação automática, suspensão manual

5.Altura da chama: 12mm ± 1mm (com instrumentos de medição de altura)

6.O corpo de gás: 95% de gás butano (pode usar gás de isqueiro em garrafa)

7.Faixa de teste de temperatura: 0~1000 °C

8.Requisitos de temperatura da chama: de 100 ° C ± 2 ° C a 700 ° C ± 3 ° C tempo dentro de 23,5 segundos ± 1 segundo

9.Termopar de temperatura: termopar blindado importado Φ0,5mm (tipo K)

10.Fundo de teste do testador de queima de chama de agulha: fundo preto

11.Processo de teste: controle automático dos procedimentos de teste, ventilação independente

12.Norma de referência: IEC60695 -11-5, GB/T5169.5-2008, GB4706.1-2005

13.Volume da câmara: 0,5 metro cúbico (pode ser personalizado de acordo com os requisitos do cliente 0,75 metro cúbico ou 1 metro cúbico)

14.As dimensões externas do equipamento: 1000mm de largura × 650mm de profundidade × 1300mm de altura
