Máquinas de ensaio para tubos de PE Máquina de ensaio de pressão hidrostática e de ruptura de tubos de PE

ⅠAplicação

A máquina é concebida e fabricada em conformidade com a norma GB/T6111.Tubos de termoplásticos para transporte de fluidos ---- Resistência à pressão interna ---- Método de ensaioe GB/T15560SMétodo de ensaio TANDARD para falha hidráulica de curta duração e resistência à pressão interna constante dos tubos de plástico para o transporte de fluidosÉ adequado para determinar o tempo de ruptura resistente à pressão ou o valor de pressão máxima de explosão instantânea de tubos termoplásticos e tubos compostos (como PP-R, PP-B, PP-A, PE, PE-X,PVCÉ indispensável para os fabricantes de tubos de plástico e para as instituições de ensaio.

A máquina cumpre as seguintes normas:

A partir de 1 de janeiro de 2018Método de ensaio para a resistência à pressão interna de tubos termoplásticos para transporte de líquidos

GB/T15560-95 Métodos hidráulicos de ensaio de resistência à pressão e a explosão instantâneas para tubos de plástico destinados ao transporte de fluidos

GB/T18742.1 Sistemas de tubulação de polipropileno para água quente e fria

Instalação ¢ Parte 1:Geral

GB/T18742.2 Sistemas de tubulação de polipropileno para água quente e fria

Instalação Parte 2: Tubos

GB/T18742.3 Sistemas de tubulação de polipropileno para água quente e fria

Instalação Parte 3 :Fittings

GB/T13663 Tubos de polipropileno para abastecimento de água

GB/T15558.1 Tubos de polietileno (PE) enterrados para abastecimento de

Combustíveis gasosos

GB/T15558.2 Fittings de polietileno enterrado (PE) para o fornecimento de

Combustíveis gasosos

GB/T18992.1 Sistemas de tubulação de polietileno (PE-X) cruzado para aquecimento

e instalação de água fria Parte 1:Geral

GB/T18992.2 Sistemas de tubulação de polietileno (PE-X) cruzado para aquecimento

e instalações de água fria “Parte 2 “tubos

GB/T10002.1 Tubos de cloreto de polivinil (PVC-U) não plastificados para abastecimento de água

GB/T10002.2 Cloreto de polivinil não plastificado (PVC-U) adaptado ao abastecimento de água

GB/T18993.1 Sistema de tubulação de poli (cloreto de vinilo) clorado para aquecimento

e instalações de água fria “Parte 1:Geral

GB/T18993.2 Sistema de tubulação de poli (cloreto de vinilo) clorado para aquecimento

e instalações de água fria “Parte 2: tubos

GB/T18997.1 Polietileno/Alumínio/polietileno composto sob pressão

tubos- Não.Parte 1: tubos PE/AL/PE sobrepostos-soldados por tubos de alumínio

GB/T18997.2 Polietileno/Alumínio/polietileno composto sob pressão

tubos- Não.Parte 2 : tubos PE/AL/PE soldados por tubo de alumínio

ISO1167-2006 Sistemas de tubulações de plástico - Tubulações de termoplásticos - Determinação da resistência à pressão interna a temperatura constante.

ISO13479Determinação da resistência dos tubos de poliolefina para o transporte de fluidos à propagação de rachaduras.

ISO 9080Sistemas de tubulação e condução de plásticos - Determinação da resistência hidrostática a longo prazo de materiais termoplásticos em forma de tubulação por extrapolação (ISO9080, Ed. 1.0 (2003) MOD)

A norma ASTM D1598-2015Tubo, plástico, sob pressão interna constante, tempo de falha de (sem documento S/S)

ASTM D1599Método de ensaio padrão de resistência à pressão hidráulica de curta duração de tubos, tubos e acessórios de plástico1

DIN EN 921 (1995-2001)Tubos de termoplásticos - Determinação da resistência à pressão interna a temperatura constante

Ⅱ. Característica

1.1 Este instrumento é utilizado para testar um certo intervalo de pressão interna de tubos de plástico durante um longo período de tempo.

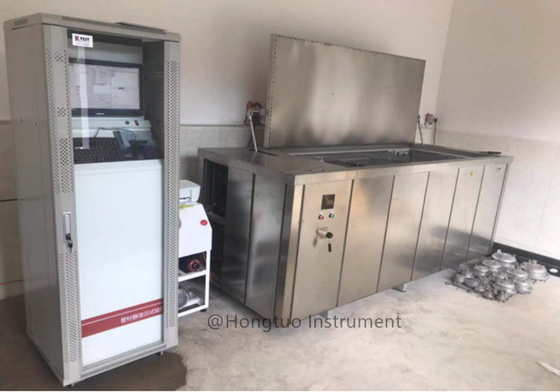

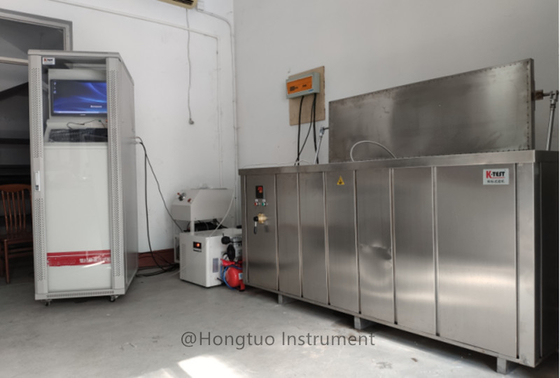

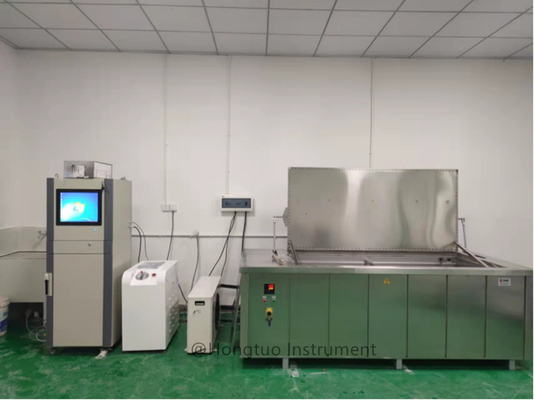

1.2 O instrumento consiste num reservatório de pressão, numa estação de pressão, num reservatório de água, num sistema de controlo de temperatura e num sistema de software informático.

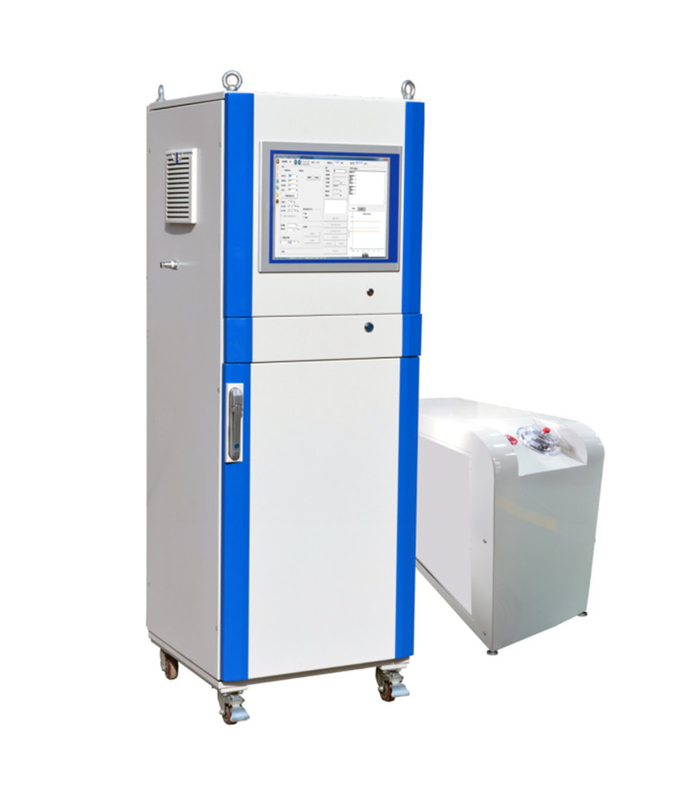

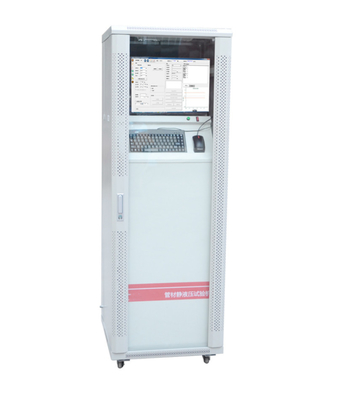

Quadro principal: Consiste em partes de microcontrolo de pressão, pressão de enchimento automática e partes de pressão de descarga elétrica, a parte de microcontrolo de pressão adota o controlo MCU do microcomputador;equipados com alta resolução, alta velocidade de ¢ - delta 16 bits adc chip, comunicação em tempo real e computador; e ele pode preencher automaticamente e alívio de pressão de acordo com a situação de pressão.

Estação de pressão:A sua função principal é fornecer pressão ao quadro principal, o requisito de pressão limite inferior do requisito da estação de pressão deve ser superior a todos os exemplares testados.A bomba de êmbolo da estação é fabricada nos Estados Unidos (grande fluxo, baixo ruído, alta pressão, manutenção gratuita).

Tanque de água:É constituído por uma parte de abertura elétrica, uma parte de autocirculação, uma parte de aquecimento, uma parte de enchimento automático de água e uma parte de isolamento.

Sistema de controlo de temperatura:Controla com precisão a temperatura do tanque de água, visualização de temperatura, temperatura definida individualmente.Ao mesmo tempo, também pode garantir a temperatura.

Sistema de software: Ao ligar com a interface serial RS232 à pressão no host, pode fornecer a definição de parâmetros, calibração, alívio de pressão, zero, modulação de amplitude, desenho do teste,registos de ensaio e relatórios de ensaio impressos e outras funções.

2Aplicação

O instrumento é amplamente utilizado no teste de pressão interna de todos os tipos de tubos de plástico.Setores nacionais de ensaios e setores de investigação científica.

3.Condições de trabalho

Para realizar um ensaio, devem estar preenchidas as seguintes condições:

3.1 Temperatura ambiente: 10°C-40°C;

3.2 Temperatura ambiente: 30%~80%;

3.3 Sem vibração, sem meio corrosível;

3.4 Instalar e ajustar o instrumento em nível numa base sólida;

3.5 Sem interferências eletromagnéticas fortes nem resistência ao vento forte;

3.6 É necessário um sistema de escape interior para evitar que o instrumento

ⅢPrincipais especificações

1. controlo separado da pressão e do tempo de ensaio dentro de 3 linhas

2. gama de pressão de adição: 0 a 10.000 MPa

3Pressão de trabalho máxima do sistema de pressão principal 16 MPa

4. bomba de pistão de alta pressão

(1) pressão: 16MPa

(2) volume: 8 a 11,3 litros/min

(3) velocidade de rotação :920 rpm/min

5.precisão de regulação da pressão: + 2% e - 1% do limite superior e inferior de

Valor da pressão de ensaio, respectivamente

6Resolução do valor da pressão:0.001Mpa

7. transformador: os períodos de amostragem da pressão de ensaio são de 0,1 milissegundos.

8. intervalo de tempo: 0 ¢ 9999h

9. precisão de tempo:1S

Ⅳ.Estrutura e teoria

The high pressure liquid generated by high pressure pump is transported to samples in media temperature constant tanks through high pressure hoses to carry out pipe long time hydrostatic pressure tests after being measured by main engine of pressure control system
