Introdução:

Esta série de máquinas de vulcanização plana é utilizada nos principais equipamentos para prensagem e formação de vários produtos de borracha modelo e produtos não-modelo.Também podem ser usados para suprimir todos os tipos de plásticos termo-resistentes e produtos de borracha e plástico espumantes. Com mecanismo de alimentação independente e sistema elétrico, controlo centralizado com botões.Este modelo é dividido em manual e semiautomático.

8) Tempo de aquecimento: cerca de 15 minutos a partir da temperatura ambiente até 160 °C (velocidade de aquecimento ajustável)

9) Temporizador: Display PLC, 0,01S ~ 999min ~ 999hr (regulavel)

10) Placa de aquecimento: 350 × 350 mm (placa de aço de alta dureza especialmente tratada) aquecimento eléctrico por água refrigerada.

11) Função de escape: escape automático de baixa pressão, ajustável de 3 a 10 vezes por minuto

12) Sistema hidráulico: sistema de controlo do caudal hidráulico proporcional em circuito fechado, GPY oil pump (made in Japan) drives high-performance electro-hydraulic with high-precision non-resistance cylinder piston to perform equal-rate control mode (stroke height can be set independently) with automatic pressure Compensation function, o tempo de pressurização pode ser pré-definido, a força de carga é forte, o levantamento é estável, pressurização automática, manutenção da pressão, alívio da pressão

13) Tracção do cilindro: Max 300 mm

14) Velocidade do cilindro: 11 mm / s

15) Tabela de pressão: 0 ~ 200 kg / cm2

16) Volume: (W × D × H) 1400 × 750 × 1460 mm

17) Potência: 3 V, 220 V AC, 15 A

18) Peso: cerca de 350 kg

3Método de operação:

1) Primeiro ajuste a máquina de ensaio horizontalmente e use o nível na base da máquina,e ajustar o parafuso de base de acordo com o indicador de nível para torná-lo nível (ajustar quando a instalação da máquina ou mover a máquina).

2) Iniciar o interruptor de alimentação principal e deixar passar a fonte de alimentação através dos painéis de controlo da máquina.

3) Defina a temperatura de ensaio.

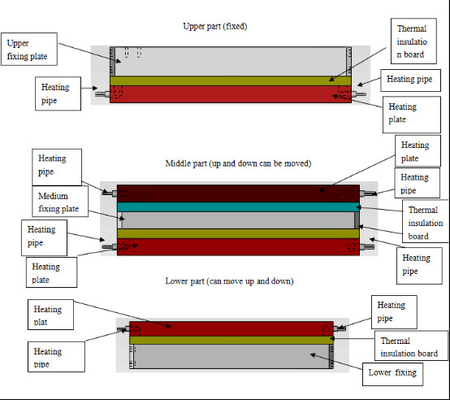

4) Configure a temperatura dos moldes superior, superior médio, médio inferior e inferior de acordo com os requisitos dos materiais.abrir a porta do cilindro e colocar a placa de aço inoxidável e a amostra.

5) Iniciar o botão de ensaio para iniciar o ensaio no cilindro hidráulico (não ajustar a pressão e a velocidade do sistema hidráulico).

6) O sistema reinicia-se automaticamente após o tempo definido.

Observe a amostra e o teste termina.

4Precauções e manutenção

Precauções:

1) O display desta unidade, a potência do motor é inserida de acordo com o rótulo.

2) O operador deve estar familiarizado com os métodos de funcionamento e manutenção desta unidade e prestar atenção à sua utilização.

3) O ambiente deve ser mantido limpo e não molhado.

4) Quando necessário, por favor, preste atenção ao manuseio, não danifique a máquina.

5) Ao substituir o cartucho, preste atenção à escolha e colocação, para não cair e bater na máquina.

6) Verifique regularmente se a correia de accionamento está solta ou não e ajuste-a.

7) Por favor, aplique regularmente a calibragem de inspecção para garantir a precisão.

Manutenção:

1) Para a parte da máquina, é necessário limpar o exterior com frequência e mantê-lo limpo.

2) Para a parte de revestimento, limpe com óleo para evitar ferrugem e mantê-lo brilhante.

3) Adicione óleo lubrificante ao parafuso de potência e às partes do parafuso para garantir que a transmissão seja sensível. (O óleo lubrificante pode ser principalmente manteiga e adicionado com um pouco de óleo).

O painel (caixa de controlo é o ecrã) deve ser limpo com um pano seco para evitar que a água danifique as partes electrónicas do IC.

5) Fixar todas as luminárias e acessórios e limpar o óleo anti-ferrugem para evitar a ferrugem.

• Requisitos de instalação do equipamento

Local de instalação:

O solo é plano e bem ventilado, não há vibrações fortes, explosivos, substâncias inflamáveis electromagnéticas, corrosivas e poeira ao redor do equipamento.Há um espaço adequado para utilização e manutenção ao redor do equipamento.

1) Temperatura externa: 27°C±3°C Umidade relativa: ≤85% Pressão atmosférica: 86 kPa

2) Deve haver um certo espaço à volta do equipamento para facilitar a sua manutenção.

A: pelo menos 10 cm B: pelo menos 60 cm C: pelo menos 60 cm

Condições de alimentação:

1) Fornecimento de energia: AC220V de dois fios + fio de terra protetor

Intervalo de flutuação admissível da tensão: AC (220 ± 10%) V

Faixa de flutuação de frequência admissível: (50 ± 0,5) Hz

Resistência de aterragem do fio de aterragem de proteção inferior a 4Ω

2) Requisitos do ambiente de armazenamento

Quando o equipamento não estiver a funcionar, a temperatura do ambiente deve ser mantida dentro de 5 °C ~ +30 °C
