Detalhes do produto:
Condições de Pagamento e Envio:
|
Tamanho de vidro da tabela (milímetros): | 700*600 | Tamanho da tabela do metal (milímetros): | 800*700 |
---|---|---|---|
Viagens de trabalho X.Y.: | 600*500 | Teste antes da entrega: | - Sim, sim. |
Atendimento ao cliente pós-venda: | - Sim, sim. | Nome do produto: | máquina de medição ótica |
Realçar: | equipamento de medida óptico,dispositivos de medição ópticos |

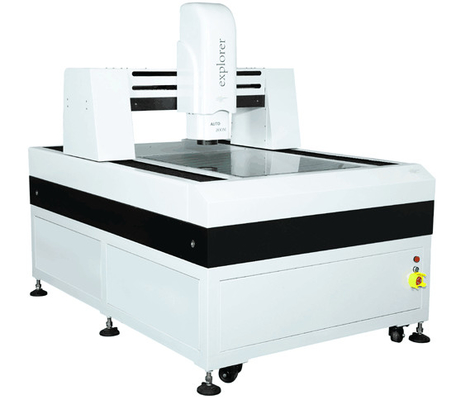

Longmen Sistema Automático de Medição de Imagem, Máquina de Medição de Imagem CNC
Características:
1- Controle de movimento de circuito fechado duplo, motor em movimento de alta velocidade com desempenho de posicionamento preciso.
2- Utilizando os módulos incorporados desenvolvidos para controlar o motor, aumentando a velocidade do motor em conformidade, mas também para simplificar o instrumento e a interface do PC,Máquinas e instrumentos para PC através da linha USB e do cabo S-Video.
3. It is coupled with the company's self-developed CNC measurement software to achieve rapid detection of large quantities of work pieces at the same time with SPC data analysis capabilities in order to achieve a one-time complete the whole measurement.
4A fonte de luz de superfície é formada por um grupo independente de 24, cada grupo é um condutor de fonte de corrente constante e uma variável contínua de 200 passos.
5Com plataforma de mármore, alta estabilidade.
Função:
1Pode medir ponto, linha, círculo, arco e oval, retangular e melhorar a precisão com a função de posicionamento multi-ponto.
2Possui muitas características, tais como combinação de medidas, estrutura central e interseção de estrutura, ponto médio de construção, estrutura de linha,uma estrutura redonda e um ponto de vista estrutural.
3. It is coupled with the company's self-developed CNC measurement software to achieve rapid detection of large quantities of work pieces at the same time with SPC data analysis capabilities in order to achieve a one-time complete the whole measurement.
4A tradução de coordenadas e o endireitamento das coordenadas é para tornar a medição mais conveniente e eficiente e melhorar a eficiência da medição.
5As macros podem medir as mesmas partes mais rapidamente e com mais conveniência o volume e melhorar a eficiência da medição.
6Os dados de medição são inseridos directamente no AutoCAD e tornam-se um círculo de trabalho completo; os dados podem também ser inseridos no Excel e no Word para realizar análises estatísticas.
7Gravar o programa do utilizador, editar e executar o comando.
Especificações:
Modelo | CNC-6050D | ||||||
Tabela de vidro Tamanho ((MM) |
700*600 |
||||||
Tabela de metal Tamanho ((MM) | 800*700 | ||||||
Viagens de trabalho X.Y. | 600*500 | ||||||
Elevação de viagem do eixo Z ((mm) | 200 foco | ||||||
Resolução do ecrã digital do eixo X.Y.Z. | 0.5um | ||||||
Erro de valor do eixo X.Y | ≤ ((3+L/200) L é o comprimento medido, unidade mm) | ||||||
Peso | 2800 | ||||||
Dimensão | 1750*2100*1650 | ||||||
Motor | Velocidade de três eixos | 100 mm/s | |||||
Precisão de posicionamento em três eixos | 0.001 mm | ||||||
Sistema de imagem | Camare | Câmera CCD Sony de cor 1/3" | |||||
Zoom | Lente de zoom óptico coaxial com uma lente de zoom (2 selecionar uma) | ||||||
Magnificação zoom | 0.7-4.5X | ||||||
Magnificação total do vídeo | 30-230X | ||||||
Campo de objecto | 11.1-1.7 mm | ||||||
Potência | AC220V/AC110V | ||||||
Consumo de energia | 100 W | ||||||
Acessórios de aparelhos | 1Xtube (opção) | 0.5Xtube (opcional) | Distância de trabalho | ||||
Lente de zoom | 0.7-4.5X | 0.7-4.5X | |||||
Adicionar lente | Magnificação de vídeo |
Campo lateral do material ((mm)
|
Magnificação de vídeo |
Campo lateral do material ((mm)
|
|||
0Opção.5X | 11.8X-74X | 22-3.4 | 5.9X-37X | 44 a 6.8 | 175 | ||
Padrão | 23.5X-148X | 11.1-1.7X | 11.8X-74X | 22-3.4 | 92 | ||
2Xopção | 47X-296X | 5.5-0.9 | 23.5X-148X | 11.1-1.7 | 36 |
